Module 4G SIMCOM đã ra chân TDM-4G-V2-SC có Volte

Đây là phiên bản Module 4G ra chân cải tiến ( có hỗ trợ gọi)  với nguồn tích hợp và giá thành rẻ hơn phiên bản A7670C ra chân

– > Cùng kích thước và chân tương ứng với Module ra chân A7670C

– > Đã tích hợp mạch nguồn trên board hỗ trợ dải diện áp hoạt động rộng từ 5V-16V

-> Code và tập lệnh tương ứng với các module cũ như A7670 và A7600C

Lưu ý: để gọi được quý khách phải đăng kí 4G và Volte theo nhà mạng sử dụng. và module sim phải hỗ trợ tính năng Volte.

Xem thêm phiên bản sử dụng eSIM tại đây:  Module 4G SIMCOM đã ra chân TDM-4G-NV-V2-E No-Volte phiên bản ESIM (linhkienthuduc.com)

Module 4G LTE-CAT1 TDM-4G-NV-V2 là phiên bản Module 4G SIMCOM đã ra chân và khay sim, phù hợp sử dụng với nhà mạng tại Việt Nam

Thông số kĩ thuật:

Mạng sử dụng4G Cat.1

Phiên bản chi tiết TDM-A7680C

Kiểu ra chân: Header 7 chân 2.54mm

Điện áp hoạt động4.5-16V

Mức logic I/OTTL (Serial 3.3V)

Kiểu ăngten: IPEX 1

Kiểu khay sim NANO SIM, push-push

LED báo hiệu:  Trạng thái mạng

Kích thước: 28×26.8×5.5mm

Nhiệt độ hoạt động-40-85 độ

Băng tần hỗ trợ: LTE-TDD: B34/B38/B39/B40/B41

LTE-FDD: B1/B3/B5/B8

Tốc độ : LTE(Mbps): 10(DL)/5(UL)

Giao thức hỗ trợ: TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS

Hướng dẫn sử dụng:

Dùng phần mềm  Phần mềm AT Command Test do LINH KIỆN THỦ ĐỨC phát triển để test với USB uart trước, sau đó thử dùng code với các vi xử lí khác để đảm bảo hoạt động của module.

Download và khởi động tool AT command của linh kiện Thủ Đức (download cả folder git bao gồm file DLL, giải nén và chạy) https://github.com/TDLOGY/SW_ATCommand_Test

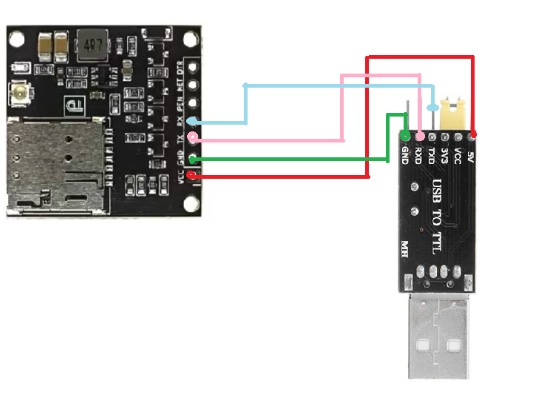

Đấu nối module với USB UART như sau:

Điện thoại đã nhận được tin nhắn

• Sơ đồ đấu nối với vi điều khiển:

• Mô tả sơ đồ chân


  VCC	Nguồn cấp 5-12V (khuyến nghị >1A)
  GND	TDM-A7680C
  TX	Đấu nối chéo với RX của VDK
  RX	Đấu nối chéo với TX của VDK
  NET	Chân trạng thái mạng ( đồng bộ với led)
  PEN	Điều khiển nguồn SIM Mặc định thả nổi ON, kéo xuống mức 0 để OFF
  DTR	Chân DTR từ module sim thả nổi nếu không dùng
