Mạch Mini PCIe 4G LTE Cat 1 Module TDM2409 SC

Module Mini PCIe 4G IoT LTE CAT 1 SIMCOM là một thiết bị được tối ưu hóa đặc biệt cho các ứng dụng M2M (Machine-to-Machine) và IoT. Sử dụng công nghệ LTE Cat 1 theo chuẩn 3GPP Rel. 11 và có kích thước chuẩn PCI Express Mini Card (Mini PCIe).

Dưới đây là một số thông tin về mô-đun này:

Tốc độ truyền dữ liệu: LTE CAT 1
Tốc độ tải xuống (downlink): 10 Mbps.
Tốc độ tải lên (uplink): 5 Mbps.

Nếu bạn cần tốc độ cao hơn vui lòng tham khảo sản phẩm card MINI PCIE LTE CAT 4 100M

Kích thước: 30.0 mm x 51.0 mm x 4.9 mm (W x L x H). ( xem thêm bản vẽ bên dưới), Dùng chung form với các card Mini PCIE có trên thị trường tương thích 100%
Mô-đun này là lựa chọn phù hợp cho các ứng dụng cần kết nối không dây trong lĩnh vực IoT hoặc các máy tính nhúng hỗ trợ khe Mini PCIE. Nếu bạn cần thêm thông tin hoặc nếu cần tùy chọn khe M2 chúng tôi có thể hỗ trợ custom với chi phí thấp.
Hiện tại chúng tôi có hỗ trợ bản sử dụng thẻ sim thường là bản tiêu chuẩn hoặc bản đặc biệt sử dụng Esim cho doanh nghiệp, quý khách hàng doanh nghiệp cần phiên bản sử dụng ESIM cho dự án vui lòng liên hệ để biết thêm chi tiết.

Các tính năng khác: hỗ trợ Driver cho Windows, RIL cho Android, cập nhật firmware qua USB, hỗ trợ giao thức TCP/IP, SMS, SSL, FOTA, và nhiều giao diện khác
Nếu dùng windows/linux bạn có thể tham khảo driver tại đây: Hướng dẫn cài đặt driver simcom cho Windows/Linux
Bạn có thể mua thêm mạch chuyển đổi USB-MINI PCie để test các tập lệnh AT command của module tại: Mạch chuyển USB-MINI PCIe

Các tập lệnh AT quý khách có thể tải phần mềm sau về để test:

Tải phần mềm AT COMMAND TEST của Linh Kiện Thủ Đức

Kích thước module:

Kết nối cơ bản đến module:  ( lưu ý u1 nên chọn các dòng cao cấp được > 1A)

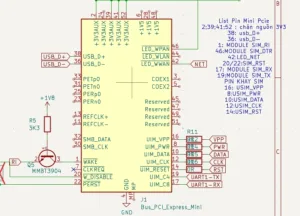

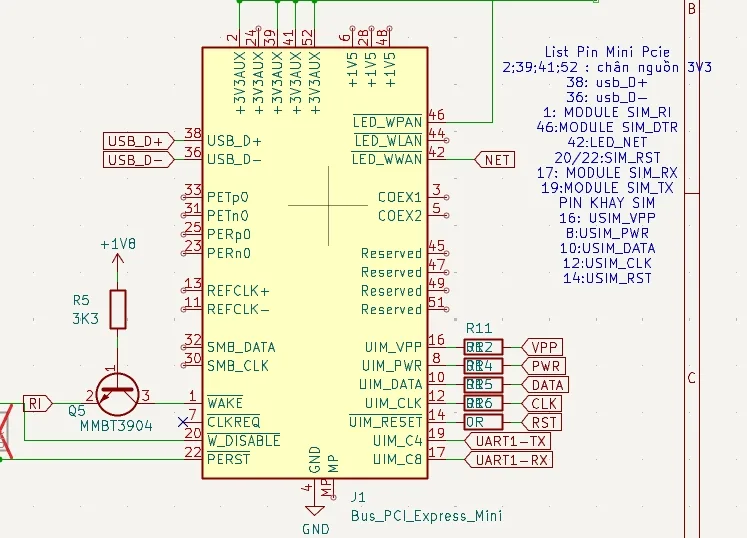

PCI pinout/wiring:
