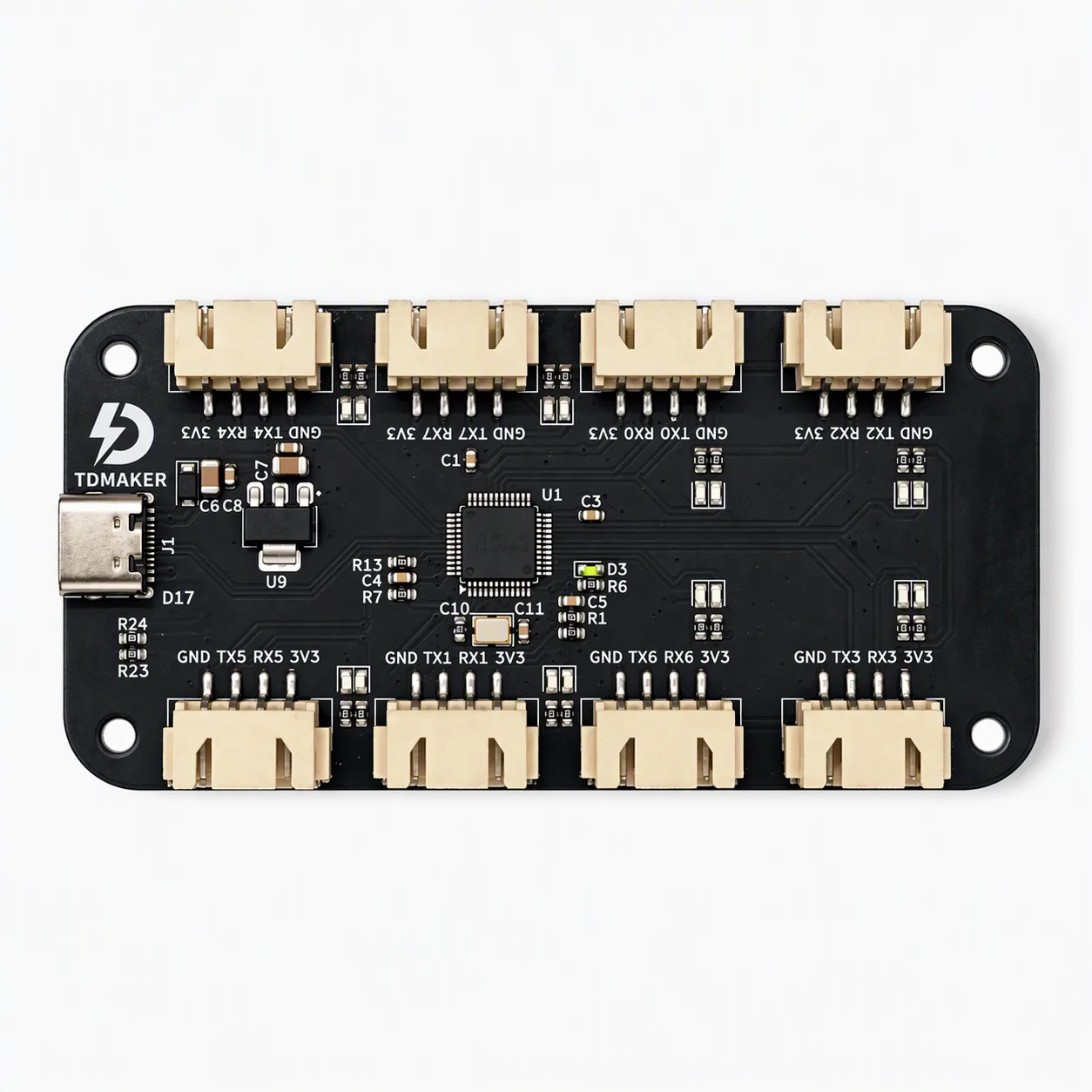

Giới thiệu USB to 8 Channel UART TDM26694 (CH348Q)
Module USB to 8 Channel UART TDM26694 sử dụng chip CH348Q của WCH, cho phép chuyển đổi từ 1 cổng USB sang 8 cổng UART độc lập. Đây là giải pháp lý tưởng cho các ứng dụng cần giao tiếp đồng thời với nhiều thiết bị nối tiếp như vi điều khiển, PLC, thiết bị công nghiệp, modem, module IoT, hệ thống thu thập dữ liệu và kiểm thử sản phẩm.
Với giao tiếp USB 2.0 tốc độ cao lên đến 480Mbps, CH348Q tích hợp sẵn firmware mô phỏng cổng COM tiêu chuẩn, giúp hệ điều hành nhận diện dễ dàng mà không cần thay đổi chương trình ứng dụng hiện có. Mỗi kênh UART hoạt động độc lập, hỗ trợ tốc độ truyền dữ liệu từ 1200bps đến 6Mbps, phù hợp cho cả các ứng dụng truyền dữ liệu tốc độ cao.
Ngoài chức năng UART cơ bản, CH348Q còn hỗ trợ đầy đủ các tín hiệu điều khiển phần cứng như RTS, CTS, DTR, DSR, DCD, RI, hỗ trợ hardware flow control và điều khiển truyền nhận cho chuẩn RS485 thông qua tín hiệu TNOW.
Tính năng nổi bật
- Chuyển đổi 1 cổng USB sang 8 cổng UART độc lập.
- Sử dụng chip chính hãng WCH CH348Q.
- Chuẩn USB 2.0 High Speed tốc độ 480Mbps.
- Tốc độ UART hỗ trợ từ 1200bps đến 6Mbps.
- Hỗ trợ định dạng truyền thông UART:
- 5 / 6 / 7 / 8 bit dữ liệu.
- Parity None / Odd / Even.
- 1 hoặc 2 bit Stop. [wch.cn]
- Bộ đệm FIFO riêng cho mỗi kênh:
- RX FIFO: 2048 Bytes
- TX FIFO: 1024 Bytes
- Hỗ trợ RTS/CTS Hardware Flow Control.
- Hỗ trợ chuyển đổi sang giao tiếp RS232, RS485, RS422 khi kết hợp IC chuyển mức phù hợp.
- Tương thích Windows, hỗ trợ driver đa cổng COM của WCH. [wch-ic.com]
Ứng dụng
- Giao tiếp đồng thời nhiều vi điều khiển STM32, ESP32, AVR, PIC.
- Hệ thống kiểm thử và nạp firmware hàng loạt.
- Kết nối nhiều cảm biến hoặc thiết bị công nghiệp qua UART.
- Gateway IoT đa cổng nối tiếp.
- Điều khiển và giám sát PLC, modem GSM/4G, thiết bị đo lường.
- Phát triển và debug hệ thống nhúng nhiều cổng serial.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Chip điều khiển | CH348Q |
| Giao tiếp USB | USB 2.0 High Speed |
| Tốc độ USB | 480Mbps |
| Số kênh UART | 8 |
| Baudrate UART | 1200bps ~ 6Mbps |
| TX FIFO | 1024 Bytes/kênh |
| RX FIFO | 2048 Bytes/kênh |
| Flow Control | RTS/CTS |
| Điện áp hoạt động IC | 3.3V |
| Chuẩn UART | TTL UART |
| Hỗ trợ mở rộng | RS232 / RS485 / RS422 |
USB to 8 Channel UART TDM26694 là giải pháp mở rộng cổng serial chuyên nghiệp, giúp quản lý đồng thời 8 thiết bị UART chỉ qua một kết nối USB duy nhất, đảm bảo truyền dữ liệu ổn định, tốc độ cao và độ tin cậy cho các ứng dụng công nghiệp và nghiên cứu phát triển.

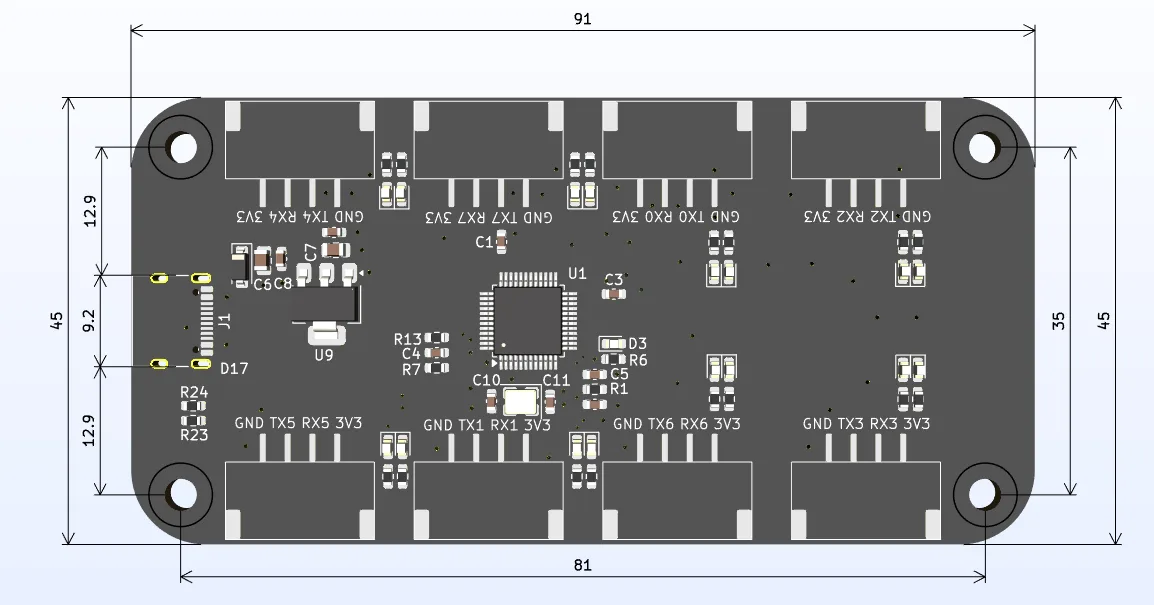

Kích thước sản phẩm:
| Manufacture |
|---|
