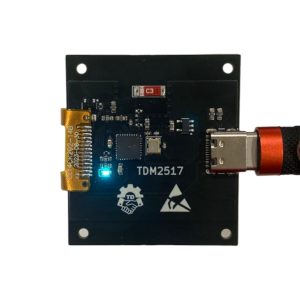

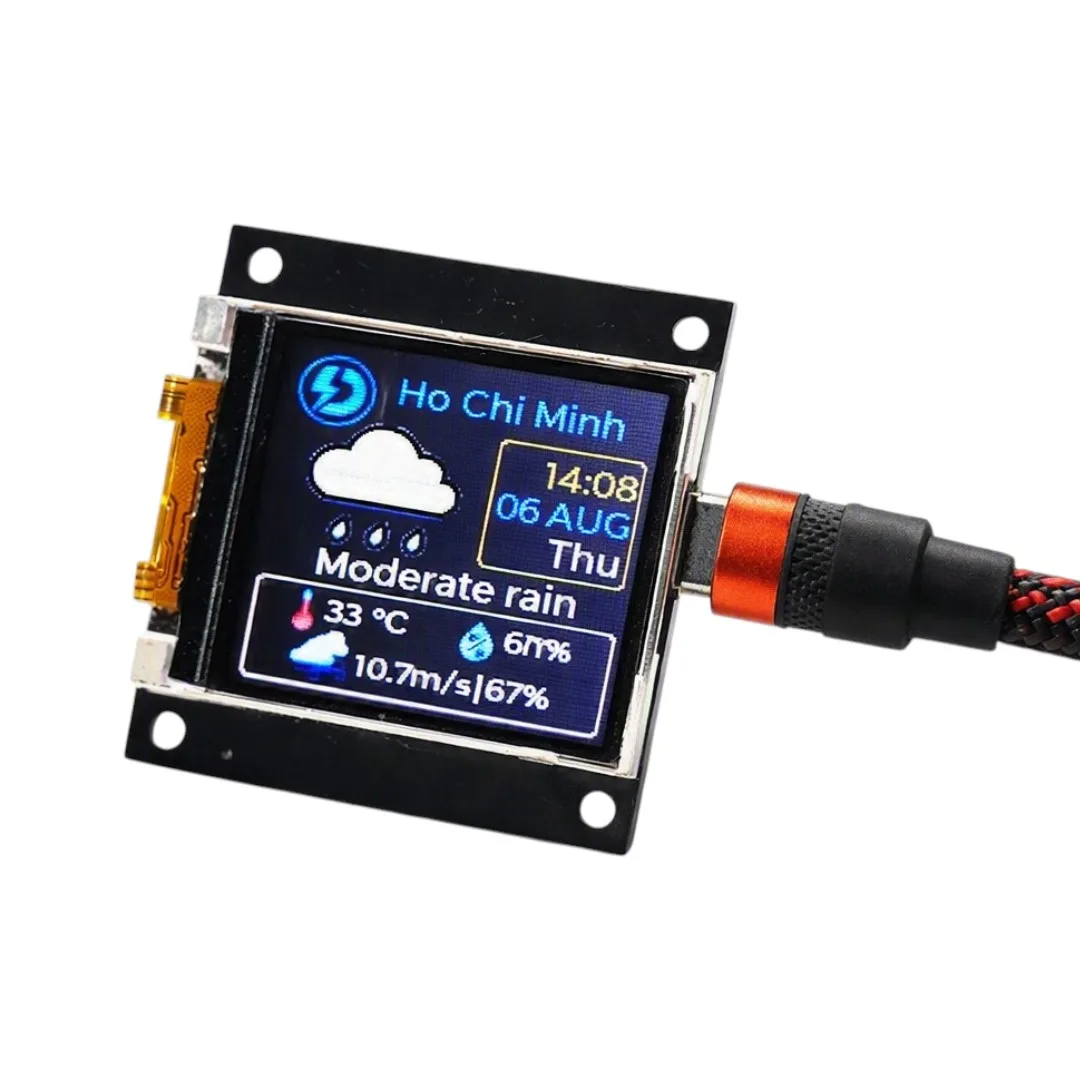

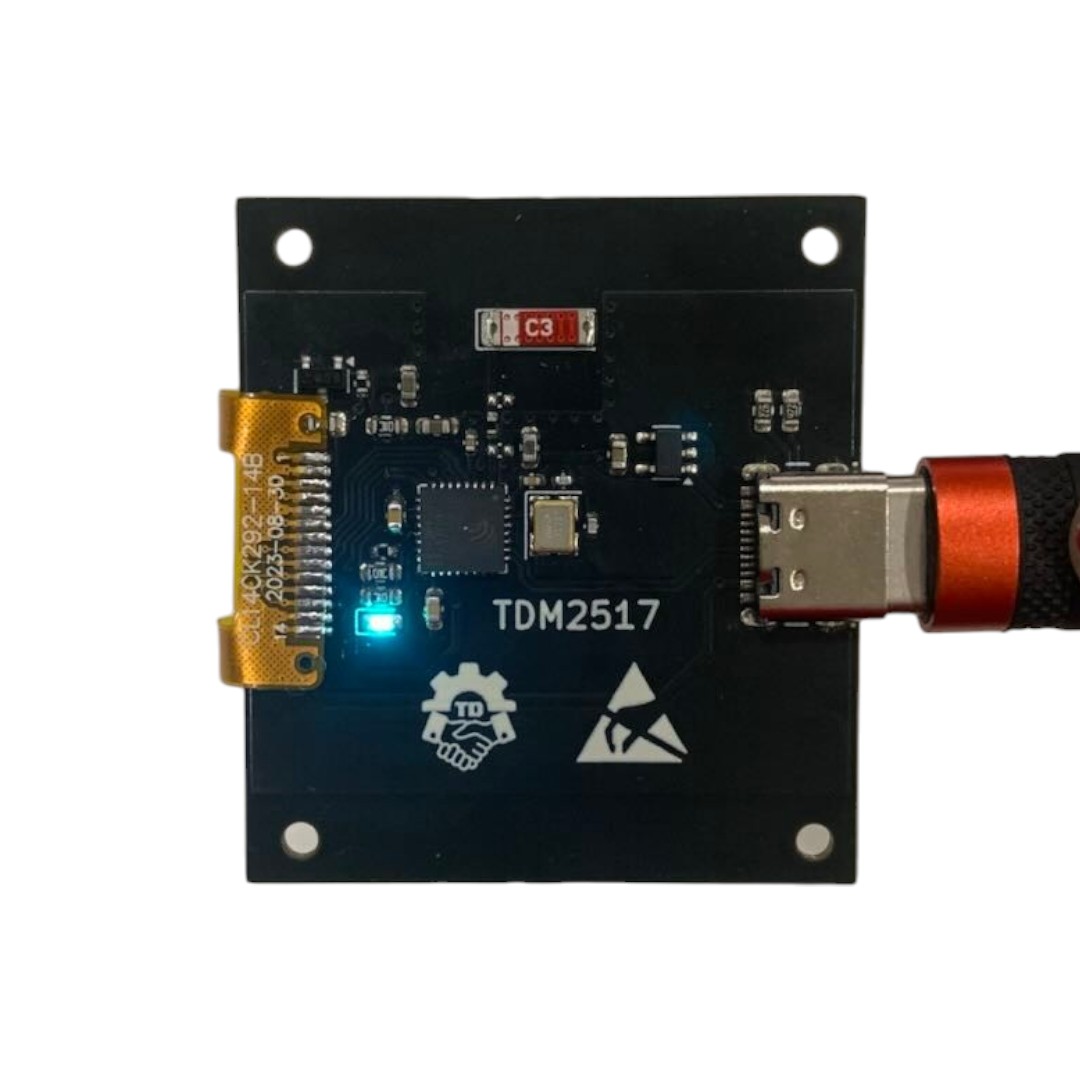

ESP32-C3 PocketView LCD 1.44 inch TDM2517

LCD_ESP32C3 TDM2517 sử dụng MCU ESP32-C3FH4

-> là một vi mạch tích hợp (IC) thuộc dòng ESP32-C3 do Espressif Systems phát triển. Đây là một giải pháp vi điều khiển (MCU) hiệu suất cao, tiết kiệm năng lượng, được thiết kế đặc biệt cho các ứng dụng Internet vạn vật (IoT). Với sự kết hợp giữa kết nối Wi-Fi 2.4 GHz và Bluetooth Low Energy (BLE) 5.0, cùng với lõi xử lý RISC-V mạnh mẽ, ESP32-C3FH4 mang đến sự cân bằng tối ưu giữa hiệu suất, khả năng kết nối và chi phí, phù hợp cho nhiều ứng dụng từ nhà thông minh, tự động hóa công nghiệp đến thiết bị đeo.

Datasheet: ESP32-C3 Datasheet

LCD đang sử dụng: LCD 1.44 Inch giao tiếp SPI driver ST7735 – Linh Kiện Thủ Đức

Hướng dẫn lập trình hiển thị và code mẫu cho module: Hướng dẫn thiết kế và lập trình giao diện trên ESP32-C3 với LVGL & Squareline Studio – TDMAKER

Hỗ trợ phát triển: ESP32-C3FH4 được hỗ trợ bởi ESP-IDF (Espressif IoT Development Framework), một bộ công cụ phát triển mã nguồn mở đã được sử dụng trên hàng triệu thiết bị. Ngoài ra, nó cũng tương thích với MicroPython và Arduino, giúp đơn giản hóa quá trình phát triển phần mềm. Gỡ lỗi được cải thiện nhờ mô-đun debug tích hợp (DM) tuân thủ RISC-V debug specification v0.13, cùng với hỗ trợ JTAG/USB bên ngoài, cho phép truy cập trực tiếp vào bộ nhớ và ngoại vi với tối đa 8 điểm ngắt/điểm giám sát.

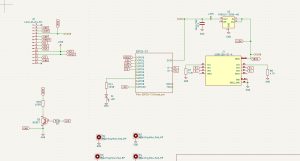

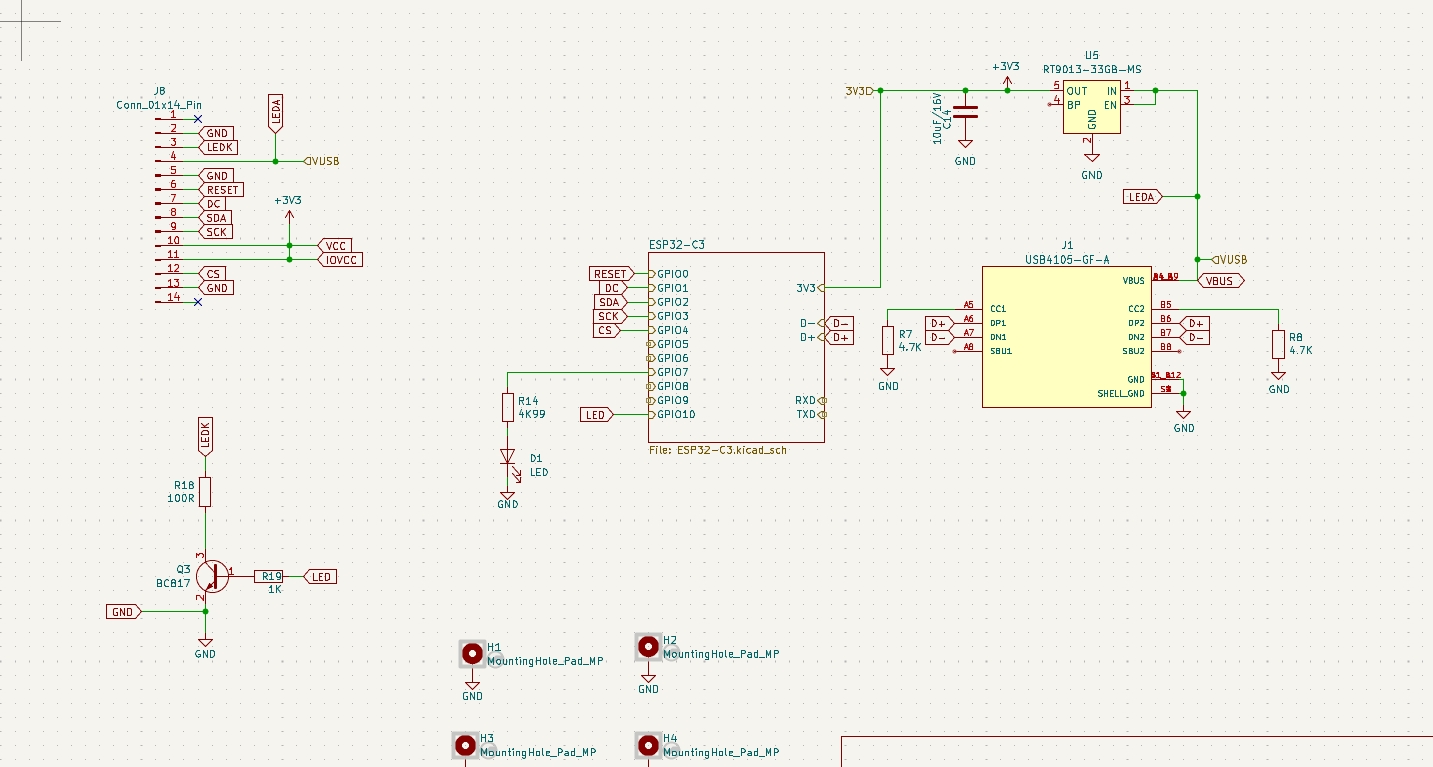

Schematic:

Kích thước:

3D Model:
