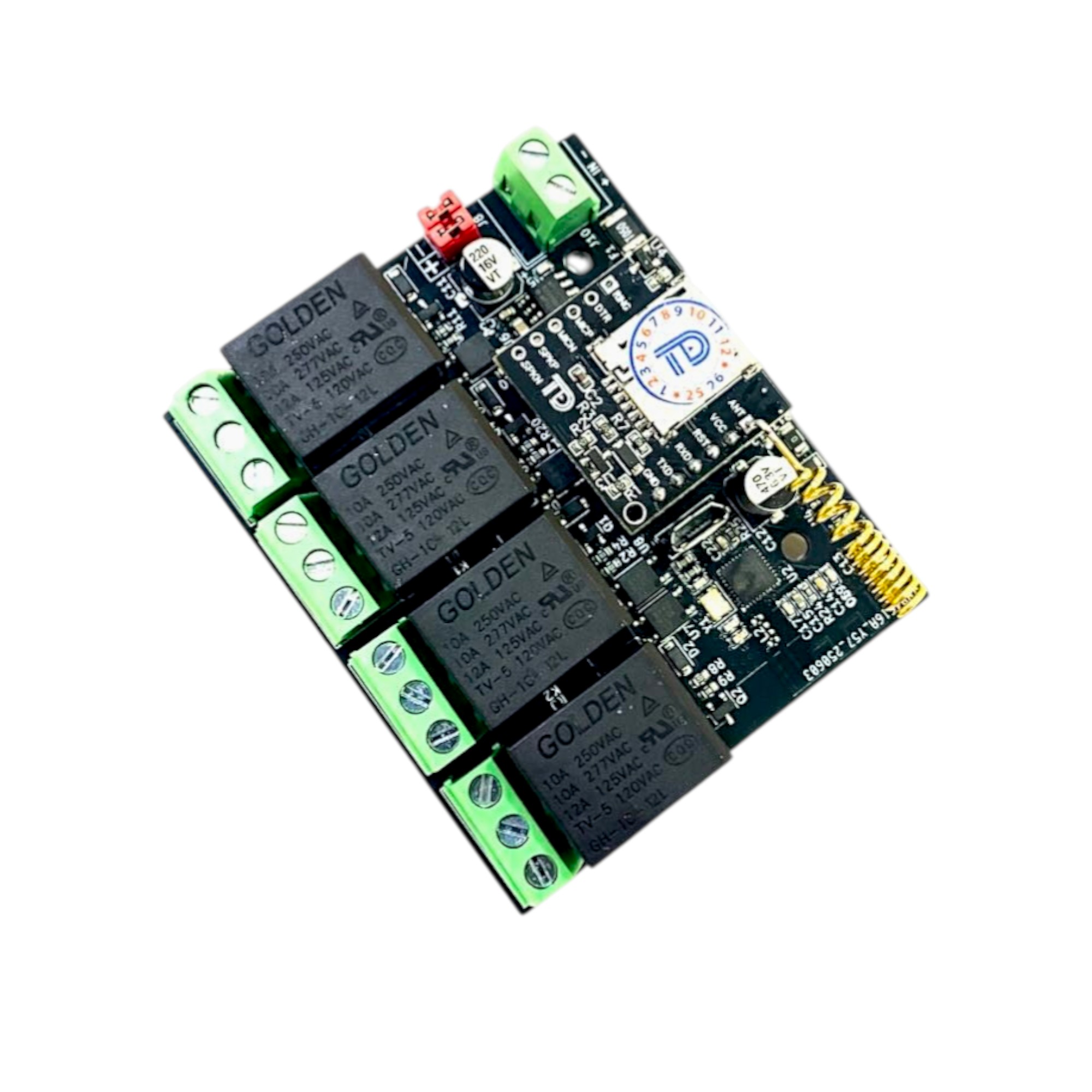

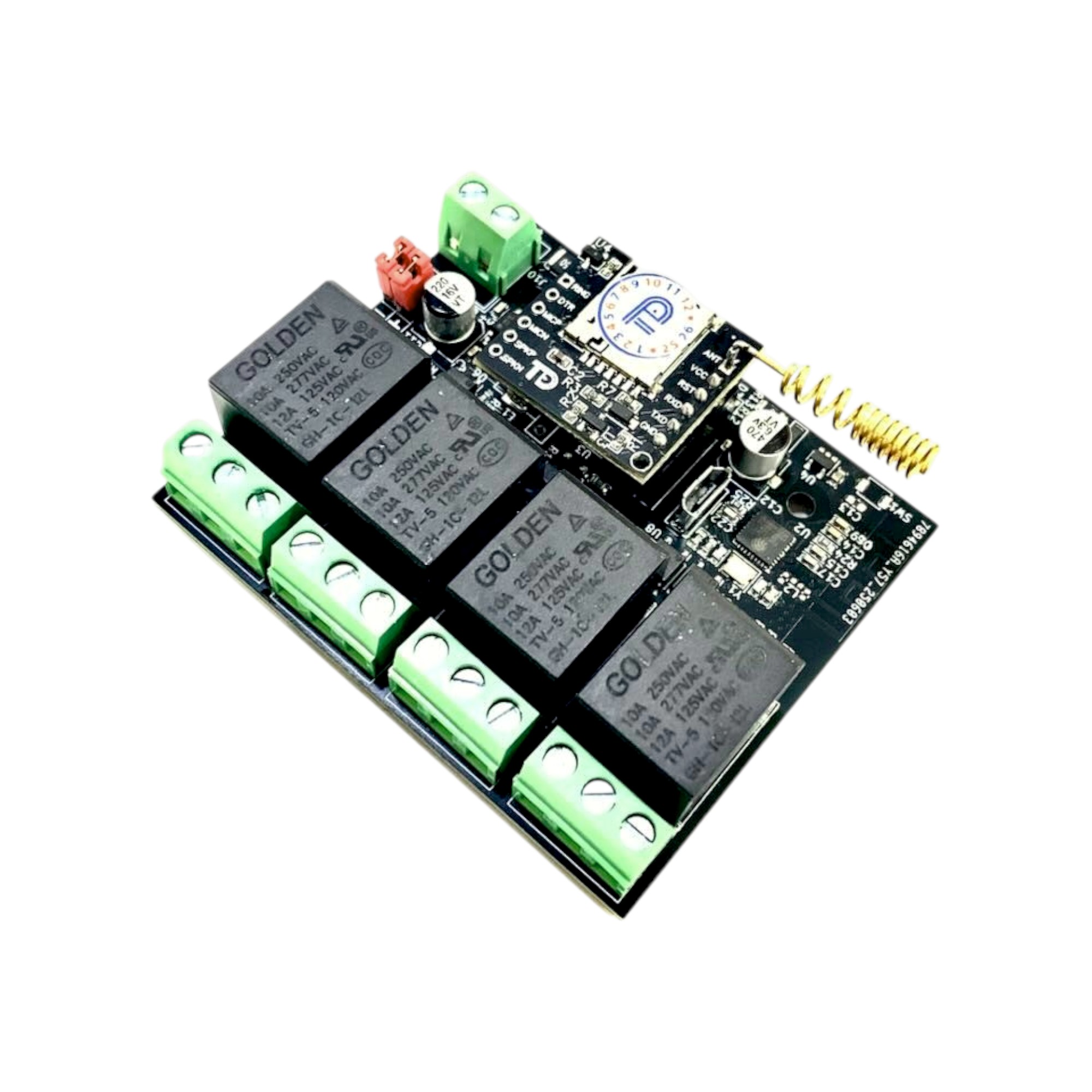

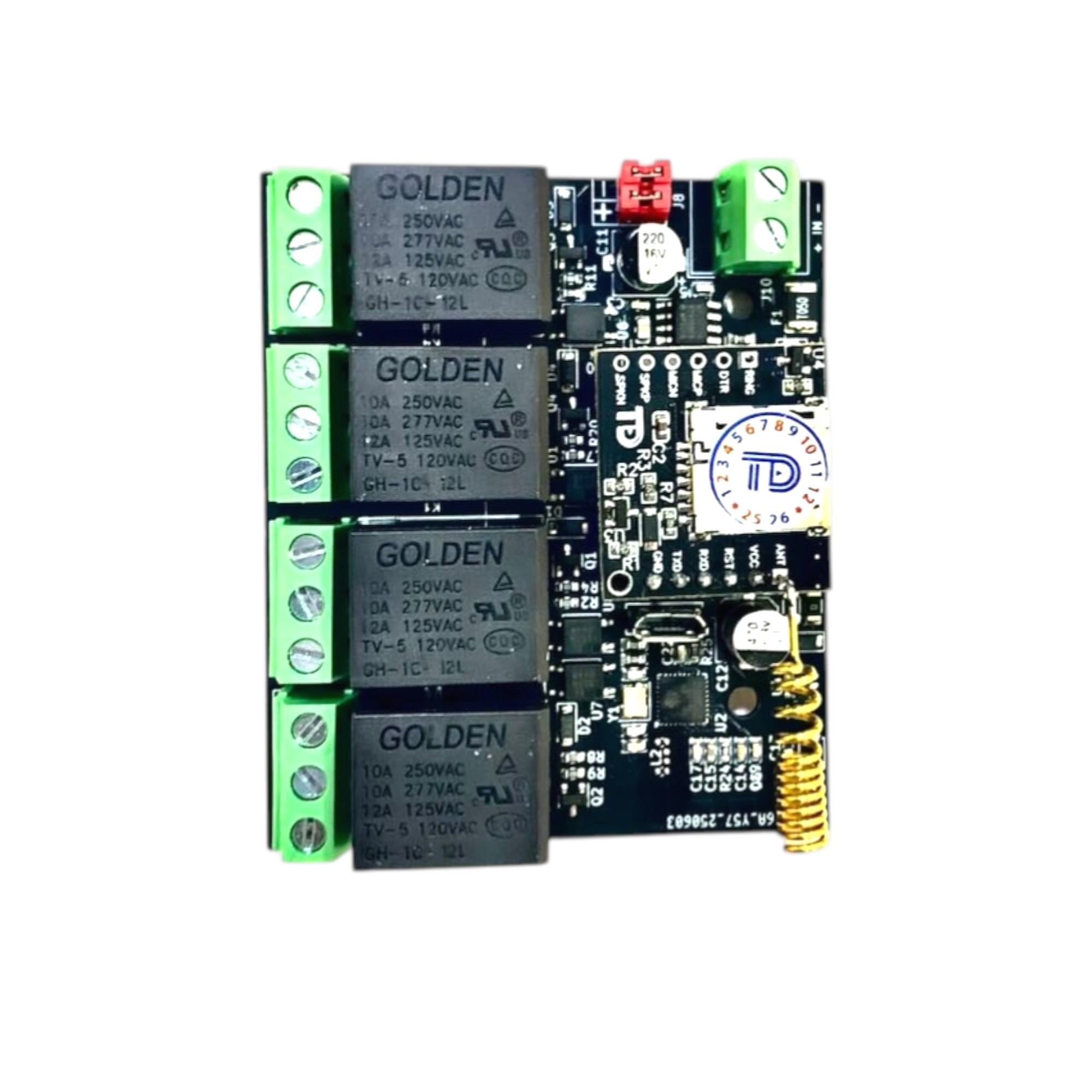

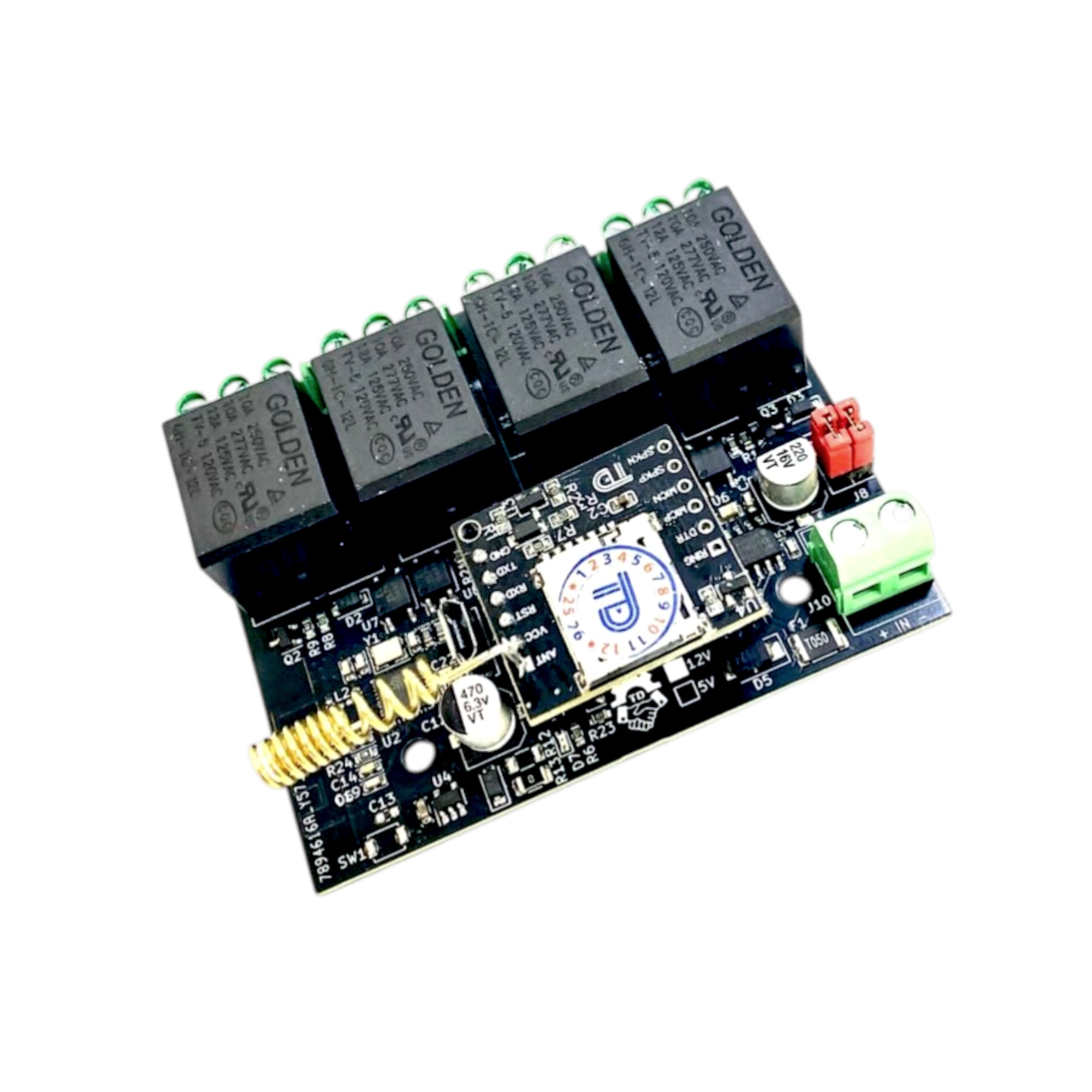

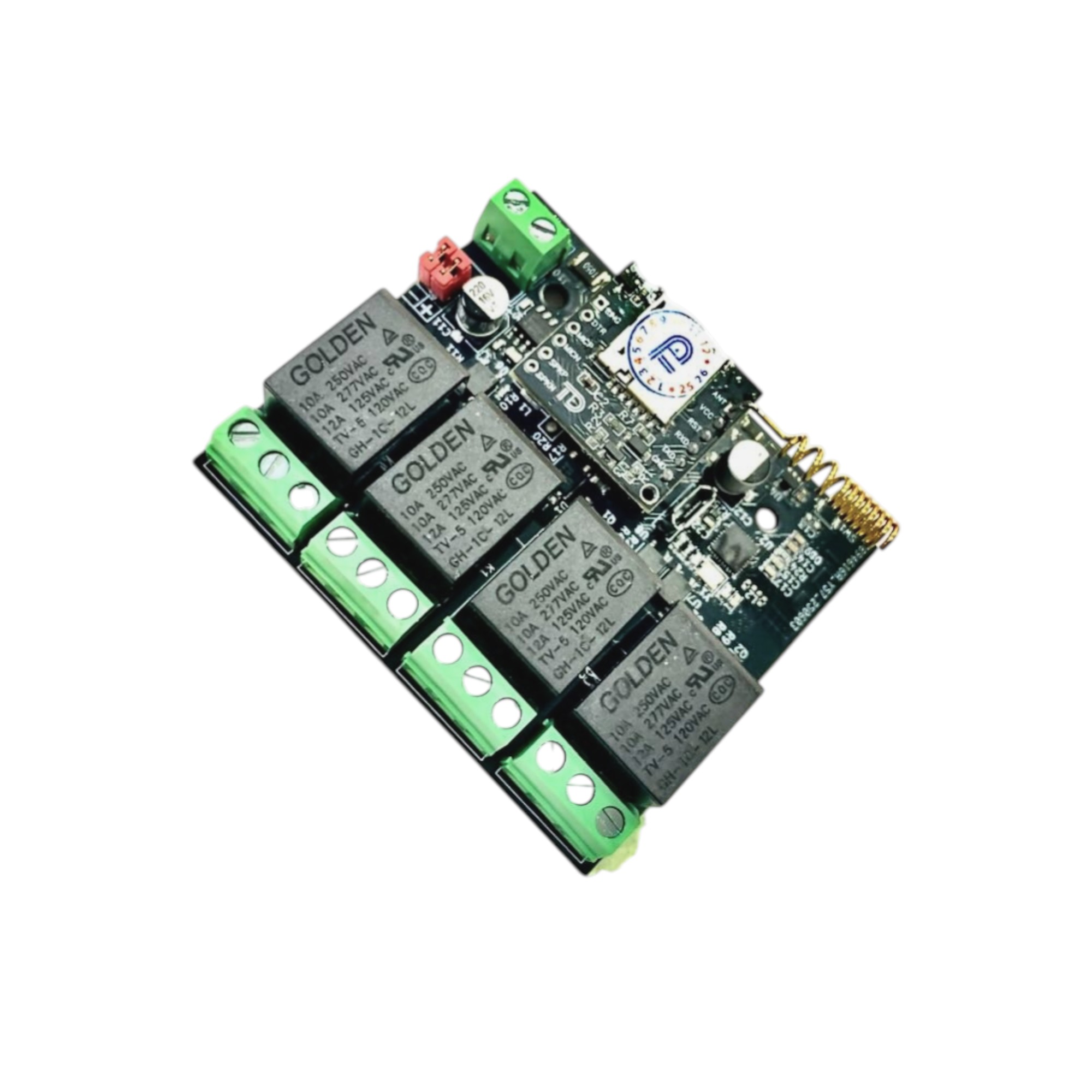

Module Relay 4 Kênh điều khiển qua SMS hỗ trợ 4G TDM2312

Module TDM2312 Relay 4 Kênh điều khiển qua SMS hỗ trợ 4G
Ngõ vào: 11-13V

Ngõ ra: 4 Kênh relay có chân COM, NC, NO

Dòng tối đa relay: 10A/250VAC. 8A/250VDC

Có thể gắn kèm hộp nhựa chống nước (Module không kèm theo vỏ hộp):
Hộp Nhựa Chống Nước 100x68x50 Có Tai Nắp Trong Suốt
Hoặc:
Hộp Nhựa Chống Nước 100x68x50 Có Tai
Hướng dẫn sử dụng


Hướng dẫn sử dụng
  Cài đặt nguồn và điều khiển:
– Cấp nguồn 12V (Nhớ rút mạch nạp)
– Kiểm tra led trên board sáng
– Kiểm tra led trên module SIM nháy. Nếu led module khong nháy kiểm tra nguồn module sim (đo chân VCC-GND) và kiểm tra nguồn trên board C7 (4V)
– Chờ khoảng 10-15s. Kiểm tra led trên board nháy chậm (đã kết nối ok).
– dùng tập lệnh điều khiển relay.
A. Kiểm tra trạng thái: gửi SMS tới số điện thoại của module cần điều khiển:
Lấy trạng thái-Cú pháp: A
Kết quả: Relay:1 OFF 2 ON 3 ON 4 OFF…
B. Điều khiển (Đối với số điện thoại đã đăng ký):
-Số relay tương ứng từ 1 -> 4 hoặc 6 tùy loại module Ngoài các vị trí này khi điều khiển sẽ báo lỗi điều khiển.
-Cú pháp: #Command##RelayList#-Trong đó:
+Command là loại điều khiển:
B: Bật có phản hồi
b: Bật không phản hồi
T: Tắt có phản hồi
t: Tắt không phản hồi sms
RelayList: Các relay các điều khiển
-Ví dụ 1:Bật relay 1,2,4:
Cần phản hồi trạng thái khi điều khiển
Tin nhắn gửi đến sim là: B124
Control OK!
Relay:
1 ON
2 ON
3 OFF
4 ON
– Ví dụ 2:
• Tắt relay 1
• Không cần phản hồi
• Tin nhắn gửi đến sim là
t1
