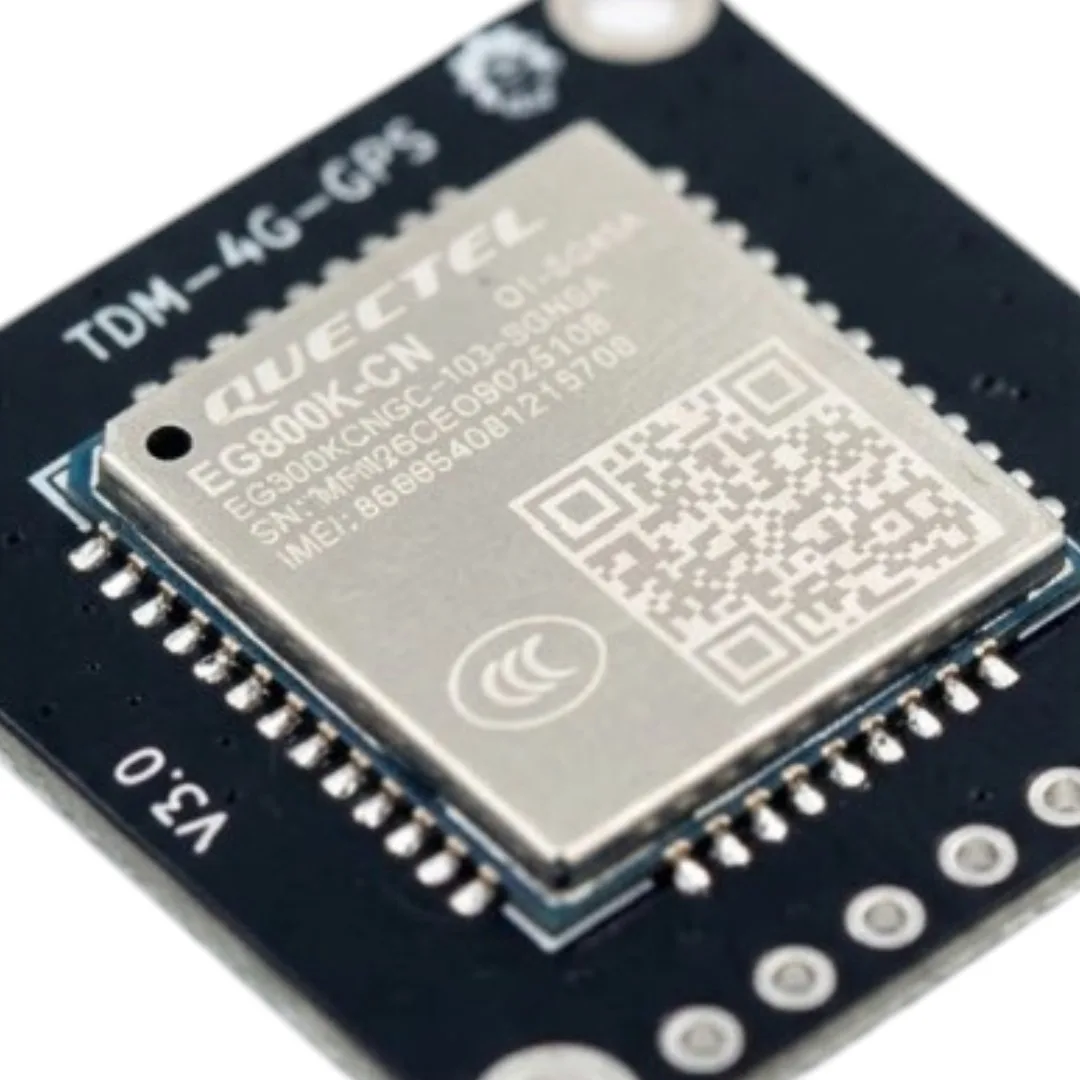

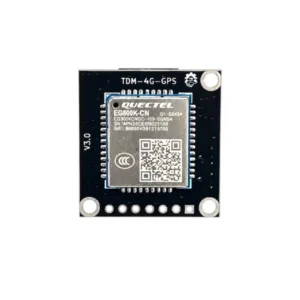

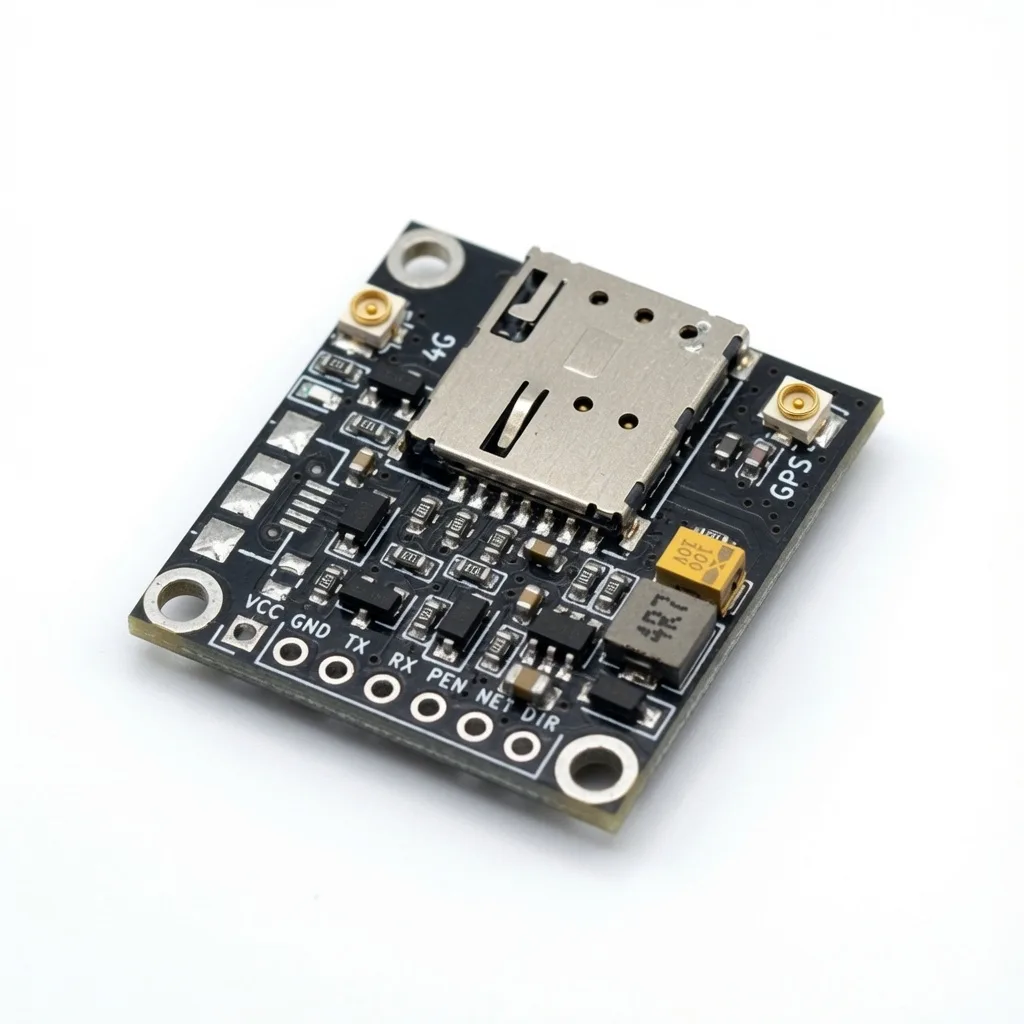

Module 4G GPS Quectel EG800K đã ra chân TDM2404

Module 4G GPS Quectel EG800K đã ra chân TDM2404 - Hình ảnh 2

Module 4G GPS Quectel EG800K đã ra chân TDM2404

239.000₫

Còn: 1 sản phẩm

Tiết kiệm	Số lượng	Giá
Mạch điện- Kit giá trị cao	6 - 10	1% 236.610₫
Mạch điện- Kit giá trị cao	11 - 19	2.5% 233.025₫
Mạch điện- Kit giá trị cao	20 - 49	3.5% 230.635₫
Mạch điện- Kit giá trị cao	50 - 99	4.5% 228.245₫
Mạch điện- Kit giá trị cao	100 - 10000	6% 224.660₫

Mã sản phẩm: TDM2404 Danh mục: GPS, 3G, 4G, 5G, NB-IoT Thẻ: TDM-4G-V2

SP Chưa phù hợp với nhu cầu? Hãy liên hệ chúng tôi đặt sản phẩm theo yêu cầu

Mã sản phẩm: TDM2404

Thương hiệu: TDMaker

Mô tả

Thương hiệu	TDMaker

GIỚI THIỆU MODULE QUECTEL EG800K 4G GPS đã ra chân

Đây là phiên bản Module 4G GPS của series EG800K, hỗ trợ 4G LTE CAT 1 và GPS, ra chân cải tiến ( không hỗ trợ gọi) với nguồn cấp tích hợp dải rộng ( 5-12V)

– > Cùng kích thước và chân tương ứng với Module 4G ra chân TDM-4G-V2

– > Đã tích hợp mạch nguồn trên board hỗ trợ dải diện áp hoạt động rộng từ 5V-16V

-> Code và tập lệnh tương ứng xem thêm document ở link sau: Hướng dẫn kĩ thuật và code mẫu tại đây

Xem thêm phiên bản sử dụng eSIM tại đây: liên hệ
Hướng dẫn lựa chọn module sim 4G/NBIoT/5G phù hợp cho ứng dụng của bạn

Hướng dẫn sử dụng:
Dùng phần mềm Phần mềm AT Command Test do LINH KIỆN THỦ ĐỨC phát triển để test với USB uart trước, sau đó thử dùng code với các vi xử lí khác để đảm bảo hoạt động của module

Thông số kĩ thuật:

Mạng sử dụng4G Cat.1

Phiên bản chi tiết TDM2404: EC800M-CN (4G+GPS)

Kiểu ra chân: Header 7 chân 2.54mm ( Xem thêm các module tương thích thay thế trực tiếp ở đây)

Điện áp hoạt động 4.5-16V ( 1A tối thiểu)

Mức logic I/OTTL( Serial 3.3V)

Kiểu ăngten: IPEX 1

Kiểu khay sim NANO SIM, push-push

LED báo hiệu: Trạng thái mạng

Kích thước: 28×26.8×5.5mm

Nhiệt độ hoạt động-40-85 độ

Hỗ trợ GNSS/GPS

Băng tần hỗ trợ:

FDD-LTE：B1/B3/B5/B8
TDD-LTE： B34/B38/B39/B40/B4

Tốc độ : LTE(Mbps): 10(DL)/5(UL)

Giao thức hỗ trợ: TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS
Firmware Update：Firmware updated via USB
USB Drivers：Microsoft Windows XP/7/8/10<br /

Hướng dẫn sử dụng một số tính năng của Quectel EG800K

2.1 Cách gửi SMS và bật GPS

PIN OUT:

Module SIM	ESP32 (Power)
Vin	5V USB /external source
GND	GND
TX	GPIO 16 (MCU UART2 RX)
RX	GPIO 17 (MCU UART2 TX)
EN (Pull low for shut down module, default pulled up)	Floating (Depend on hardware),

Lưu ý: Vin ưu tiên cấp nguồn ngoài riêng 5-12V (module SIM). ( nối chung với 5V của ESP32 phải đảm bảo cổng USB đủ dòng)

Chân GND của ESP32 và module SIM phải nối chung với nhau mới giao tiếp UART được.

Sơ đồ kết nối:

Link code tham khảo: https://github.com/tdlogy-source/QUECTEL_EC800K/tree/main/EC800K_GPS_SMS

Màn hình Serial monitor sau khi nạp code thành công:

Cách đọc vị trí định vị

Dịch chuỗi định vị nhận được theo format sau:

Chuỗi nhận được: 123052.00,1051.1151N,10647.0193E,1.09,12.4,3,,0.040,0.022,040924,27

Vĩ độ (latitude): 1051.1151N

dd: 10 (Độ vĩ độ)
mm.mmmm: 51.1151 (Phút vĩ độ)
N/S: N (Bắc)

=> 10° 51.1151′ Bắc (10° 51.1151’N)

Kinh độ (longitude): 10647.0193E

ddd: 106 (Độ kinh độ)
mm.mmmm: 47.0193 (Phút kinh độ)
E/W: E (Đông)

=> 106° 47.0193′ Đông (106° 47.0193’E)

Sử dụng tool AT command:

Sơ đồ đấu nối với USB UART

Dowload và khởi động tool AT command của linh kiện Thủ Đức( download cả folder git bao gồm file DLL, giải nén và chạy) : https://github.com/TDLOGY/SW_ATCommand_Test

Kết nối port USB Uart tương ứng, chọn connect.

Nhấn Read All Info để check thông tin cũng như kiểm tra tín hiệu của module

Sau đó có thể chuyển sang SMS-Call để gửi SMS

Điện thoại đã nhận được tin nhắn

Đọc GPS:

Nhấn GPS Location và tiến hành dịch chuỗi như ở mục cách đọc vị trí định vị. (Đối với GPS cần chờ một khoảng thời gian sau khi khởi động để nhận được tín hiệu), anten phải được đặt ngoài trời thông thoáng, không sử dụng được trong nhà và có vật cản phía trên.

Hoặc nhấn GPS NMEA RMC để check nhanh chức năng của module.

Sau đó nhận được dữ liệu RMC --> copy paste vào trang https://rl.se/gprmc.

Như hình dưới đây chúng tôi đã test thử module định vị vị trí cửa hàng.

Vị trí cửa hàng là 7A đường Tân Hòa 2

Sau khi paste chuỗi NMEA vào link đã được giải mã cho ra tọa độ tương đối chính xác như hình sau

2.2 Cách kết nối PPP

Kết nối phần cứng như sơ đồ ở mục 2.1

Link code tham khảo: https://github.com/tdlogy-source/QUECTEL_EC800K/tree/main/EC800K_ppp

Kết quả sau khi nạp code thành công:

Màn hình Serial monitor

Màn hình tool AT command

Tài liệu tham khảo

Datasheet, reference design và 3d EC800 module lõi: EC800 design resource

3D Model của module TDM2404: Download 3D Model TDM2404

Download tool AT command tại link sau: https://github.com/TDLOGY/SW_ATCommand_Test

Tài liệu AT command/Datasheet: https://linhkienthuduc.com/2024/03/08/at-command-test-cho-cac-dong-module-sim/

ESP32 PPPOS Arduino (version esp32 in Arduino: 1.0.6): https://github.com/TDLOGY/esp32_pppos_arrduino

ESP32 PPPOS LKTD (esp-idf v4.4): https://github.com/TDLOGY/esp32_pppos

ESP32 SIMCOM Test (SMS/Call): https://github.com/TDLOGY/esp32_sim7600x_arduino_test
