LCD 3.5-inch TFT Cảm ứng điện dung
Khoảng giá: từ 250.000 ₫ đến 290.000 ₫
Vui lòng chọn đúng phiên bản có cảm ứng hoặc không có cảm ứng
Bạn cần thiết kế mạch điều khiển màn hình? Liên hệ ngay với chúng tôi
Mã sản phẩm: SP26102487
Datasheet:
Xem Datasheet

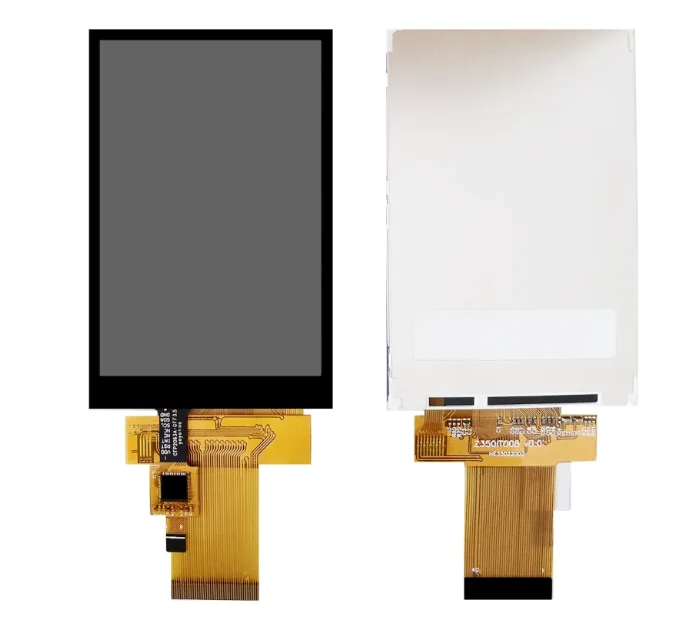

Giới thiệu Màn hình LCD 3.5-inch TFT Cảm ứng điện dung GT911, một linh kiện hiển thị đa năng lý tưởng cho các dự án điện tử. Với kích thước nhỏ gọn và công nghệ cảm ứng điện dung nhạy bén, đây là lựa chọn tối ưu cho giao diện người dùng.
| Kích thước màn hình | 3.5 inch |
| Công nghệ hiển thị | TFT LCD |
| Loại cảm ứng | Điện dung |
| IC điều khiển cảm ứng | GT911 |
Sản phẩm cung cấp khả năng hiển thị màu sắc sống động và tương tác cảm ứng chính xác, rất phù hợp cho các ứng dụng như hệ thống nhúng, thiết bị IoT, bảng điều khiển robot, các dự án DIY và thiết bị cầm tay đòi hỏi giao diện trực quan, dễ sử dụng.
| Item | Specification |
|---|---|
| Product Name | 3.5-inch TFT Display + Capacitive Touch Panel |
| Display Mode | Transmissive (Normally White) |
| Resolution | 320 × RGB × 480 pixels |
| Data Format | RGB565 |
| Display Interface Type | 3-wire SPI / 4-wire SPI |
| Viewing Direction | 12 o’clock |
| LCD Driver IC | ILI9488 (Ilitek, Taiwan) |
| Capacitive Touch Controller IC | GT911 (Goodix, Shenzhen) |
| Maximum Touch Points Supported | 5 Points |
| Display Module Dimensions | 55.26 (W) × 84.52 (L) × 2.70 (T) mm |
| Display + Resistive Touch Dimensions | 55.26 (W) × 84.52 (L) × 4.00 (T) mm |
| Display + Capacitive Touch Dimensions | 55.26 (W) × 84.52 (L) × 4.13 (T) mm |
Display pin table:
| Pin No. | Pin Name | Description | Remarks |
|---|---|---|---|
| 1-4 | NC | Not connected | – |
| 5 | GND | Ground | – |
| 6 | VDDI | Display I/O power supply, 1.8V to 3.3V | – |
| 7 | VDD | Display analog power supply, 2.8V to 3.3V | – |
| 8 | TE | Frame synchronization signal, used for camera synchronization. Leave floating when unused. | Multiplexed pin |
| 9 | CSX / SPI_CS | Display driver chip select input. Active low. | Multiplexed pin |
| 10 | DCX / SPI_DC | Data/Command select input. DCX = 1: Display data or register parameter. DCX = 0: Register command. |
Multiplexed pin |
| 11 | WRX / SPI_SCLK | Parallel mode: Write enable signal. SPI mode: Serial clock signal. |
Multiplexed pin |
| 12 | RDX | Parallel mode read enable signal. Connect to VDDI or GND when unused. | – |
| 13 | SPI_MOSI | SPI serial data input (Master Out Slave In). | – |
| 14 | SPI_MISO | SPI serial data output (Master In Slave Out). Leave floating when unused. | – |
| 15 | RESET | Display reset input, active low. | – |
| 16 | GND | Ground | – |
| 17-32 | DB0 – DB15 | Parallel data bus | – |
| 33 | LED-A | Backlight anode power supply. Operating voltage: 3.0V to 3.3V, typical 3.1V. | – |
| 34-36 | LED-K | Backlight cathode. May be connected to GND through a current-limiting resistor if brightness control is not required. | – |
| 37 | GND | Ground | – |
| 38 | IM0 | Interface mode selection pin | – |
| 39 | IM1 | Interface mode selection pin | – |
| 40 | IM2 | Interface mode selection pin | – |
Touch pin table:
| Pin No. | Pin Name | Description | Remarks |
|---|---|---|---|
| 1 | VDD_3.3V | Capacitive touch panel power supply (3.3V) | – |
| 2 | RST | Capacitive touch panel reset signal | – |
| 3 | INT_3.3V | Capacitive touch panel interrupt signal | – |
| 4 | NC | Not connected | – |
| 5 | NC | Not connected | – |
| 6 | SCL | I²C clock signal (IIC_SCL) | – |
| 7 | SDA | I²C data signal (IIC_SDA) | – |
| 8 | GND | Ground | – |

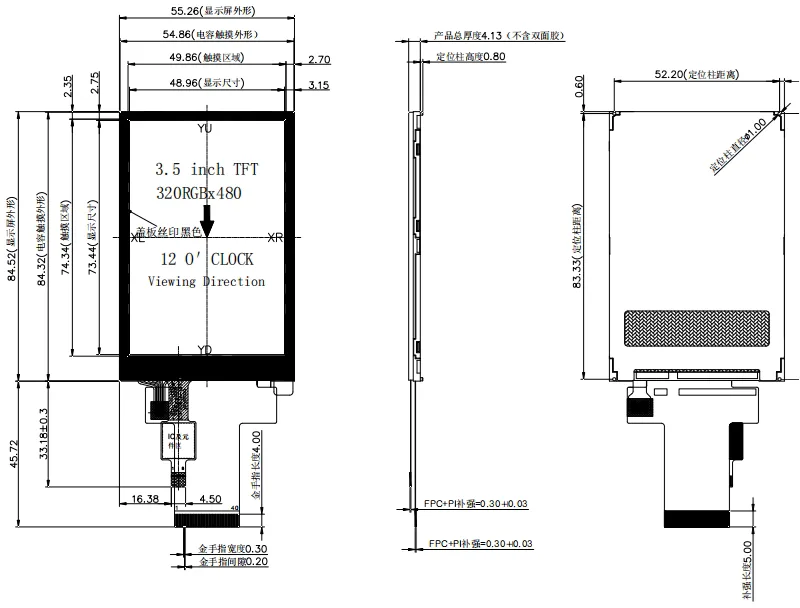

Drawing:
| Loại màn hình | |
|---|---|
| LCD Size |
