NRF24L01 + PA + LNA Mạch Thu Phát RF 2.4Ghz 1000m

  • Mã sản phẩm: TD0676

  • Hết hàng

  • 57,000đ

Tính năng

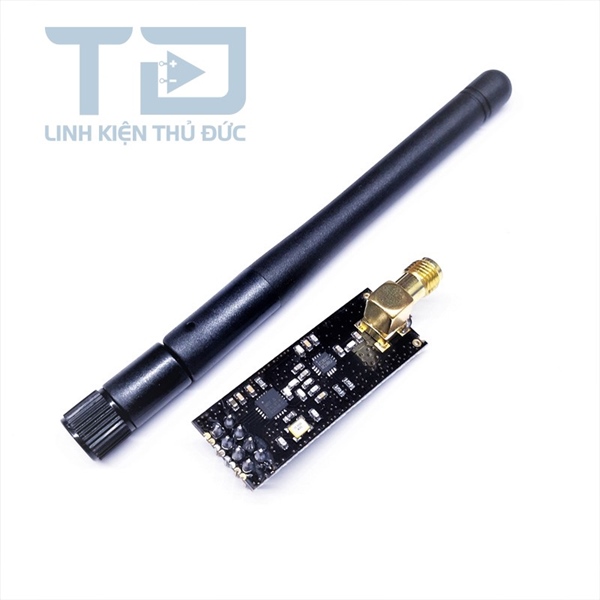

Module nRF24L01 là module RF sử dụng bộ thu phát nRF24L01 2,4GHz. Mạch có đầu nối SMA phân cực ngược cho phạm vi phát RF tối đa. Mạch tích hợp PA và LNA kết hợp với ăng-ten bên ngoài cho khoảng cách phát xa hơn.

Mô đun này đi kèm với ăng-ten 2.4G (2dB), tốc độ truyền data 250Kbps, trong không gian mở nó có thể đạt khoảng cách truyền 0.8~1KM.

Tính năng, đặc điểm:

  • Có Antenna đi kèm
  • Điện áp: 3~3.6 VDC (đề nghị 3.3V)
  • Công suất ngõ ra tối đa: + 20dBm
  • Dòng điện chế độ phát (đỉnh): 115mA
  • Dòng điện chế độ thu (đỉnh): 45mA
  • Dòng chế độ tĩnh: 4.2uA
  • Độ nhạy 2Mbps ở chế độ nhận: -92dBm
  • Độ nhạy 1Mbps ở chế độ nhận: -95dBm
  • Độ nhạy 250kbps trong chế độ nhận được: -104dBm
  • PA gain: 20DbLNA gain: 10Db
  • LNA Noise figure: 2.6Db
  • Antenna Gain (peak): 2Dbi
  • Tốc độ tryền 2MB: 520m
  • Tốc độ truyền 1MB: 750m
  • Tốc độ 250Kb: 1000m

Datasheet: nRF24L01 + PA + LNA
