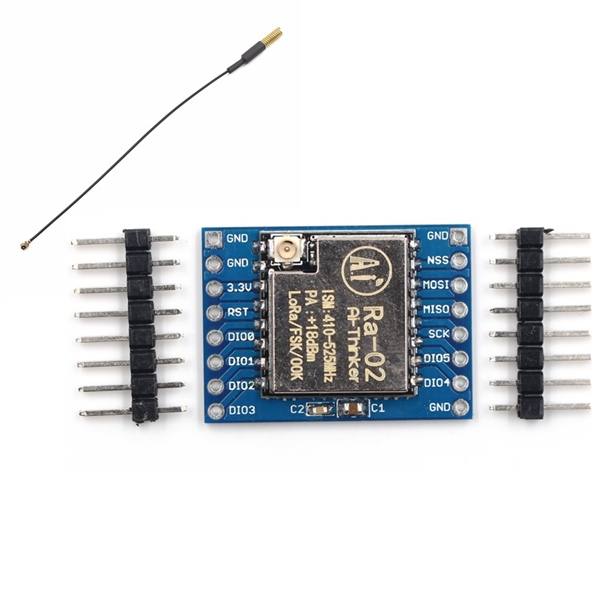

Mạch Thu Phát RF Lora SX1278 433Mhz Ra-02 ra chân - Kèm antenna

Mạch thu phát RF Lora SX1278 433Mhz Ra-02 sử dụng chip SX1278 của nhà sản xuất SEMTECH chuẩn giao tiếp LORA (Long Range), chuẩn LORA mang đến hai yếu tố quan trọng là tiết kiệm năng lượng và khoảng cách phát triển siêu xa (Ultimate) giải pháp không dây tầm xa), ngoài ra nó còn có khả năng cấu hình để tạo ra thành mạng truyền nhận nên hiện tại được phát triển và sử dụng rất nhiều trong các nghiên cứu về IoT.

Mạch thu phát RF SPI Lora SX1278 433Mhz Ra-02 có thiết kế nhỏ gọn dạng module giúp dễ dàng tích hợp trong các thiết kế mạch, mạch được thiết kế và đo đạc tiêu chuẩn để có thể đạt được công suất và khoảng cách truyền xa nhất, ngoài ra mạch còn có chất lượng linh kiện và gia công tốt cho nên có độ bền cao và khả năng hoạt động ổn định.

Thông số kỹ thuật:

- IC chính: SX1278 từ SEMTECH.
- Truyền thông trải phổ LoRaTM
- +20dBm – 10mW. Công suất đầu ra RF ổn định khi điện áp đầu vào thay đổi
- Giao tiếp SPI bán song công
- Tốc độ bit có thể lập trình có thể đạt tới 300kbps
- Hỗ trợ Chế độ điều chế FSK, GFSK, MSK, GMSK, LoRaTM và OOK
- Dải sóng RSSI 127dB.
- Tự động phát hiện tín hiệu RF, chế độ CAD và AFC tốc độ siêu cao
- Với công cụ dữ liệu CRC 256 byte
- Gói SMD nửa lỗ (lỗ đúc)
- Với hộp che chắn kim loại
- Khoảng cách ghim: 2.0mm
- Chứng nhận: FCC/CE
- Chuẩn không dây: 433MHz
- Dải tần: 420 – 450MHz
- Cổng: SPI/GPIO
- Điện áp hoạt động: 1,8 – 3,7V, mặc định 3,3V
- Công việc hiện tại:
Nhận: ít hơn 10,8mA (LnaBoost đã đóng, Dải 1)
Truyền: dưới 120mA(+20dBm)
Mô hình sleep: 0,2uA
- Nhiệt độ làm việc: -40- +85 độ.

Tài liệu: LoraLib
