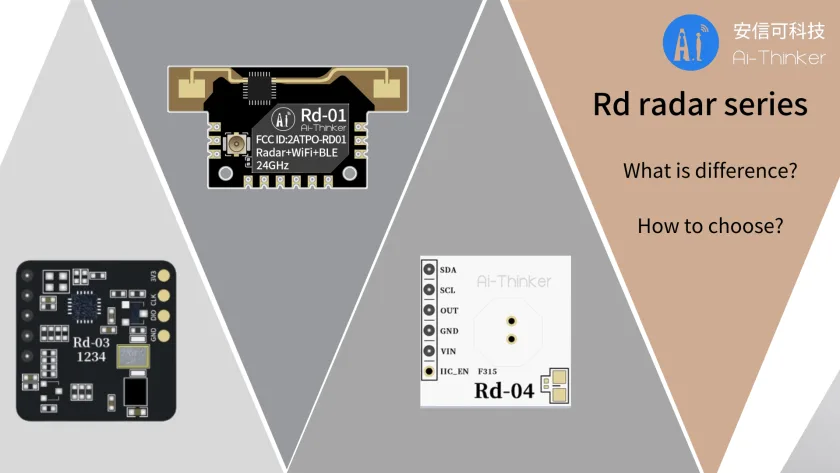

Hướng Dẫn Chọn Module Radar Ai-Thinker: Rd-01, Rd-03 và Rd-04 – So Sánh Chi Tiết
Module Radar + Wi-Fi + BLE 24G: Rd-01
Module radar Rd-01 được trang bị chip S3KM111L của ICLEGEND MICRO, hỗ trợ phát hiện ba trạng thái cơ thể con người: tĩnh, vi chuyển động và chuyển động. Sự đa dạng này khiến nó trở nên lý tưởng cho nhiều ứng dụng từ nhà thông minh đến hệ thống an ninh.
Module cũng sử dụng chip BL602 của Buffalo Lab làm đơn vị điều khiển chính, cho phép chuyển giao trực tiếp thuật toán radar, từ đó tiết kiệm chi phí MCU và giảm nhu cầu thành phần ngoại vi.
Các tính năng chính của Rd-01:
- Mức tích hợp cao, giảm chi phí BOM và chi phí phát triển chuyển giao.
- Cấu hình thông số radar qua cổng serial, host computer hoặc ứng dụng di động, hỗ trợ nâng cấp OTA.
- Góc phát hiện radar phủ ±60 độ và khoảng cách phát hiện tối đa 5 mét.
- Tùy chọn lắp đặt trên tường và trần nhà, linh hoạt cho các môi trường khác nhau.
Khả năng cảm biến hiện diện con người và tích hợp Wi-Fi & BLE của module Rd-01 làm cho nó trở thành công cụ mạnh mẽ cho các ứng dụng nhà thông minh. Module hỗ trợ kết nối trực tiếp với các module dòng Ai-WB2 và dịch vụ đám mây như Amazon Cloud, Tmall Genie, Tencent Lianlian, giúp giảm thời gian và chi phí phát triển.
Tính năng truyền dữ liệu qua Wi-Fi và Bluetooth cho phép báo cáo trạng thái thời gian thực và gửi lệnh, tạo liên kết giữa các thiết bị nhà thông minh.
Module Radar Đơn 24GHz: Rd-03
Module Rd-03, tương tự Rd-01, tích hợp SoC cảm biến đơn chip, sóng đơn dựa trên công nghệ radar FMCW (Frequency Modulated Continuous Wave), hoạt động ở tần số 24GHz (K band). Module có một ăng-thu và một ăng-phát, trang bị chip S3KM1110 của ICLEGEND MICRO.
Module nhỏ hơn về kích thước (20.0 × 20.0 mm) và cung cấp tính năng plug-and-play, phù hợp cho các sản phẩm thông minh thu nhỏ.
Các đặc điểm chính của Rd-03:
- MCU 32-bit hiệu suất cao, đầu ra tín hiệu điều khiển cảm biến trực tiếp qua chân truyền.
- Sử dụng công nghệ FMCW để phát hiện mục tiêu trong không gian thiết lập, cho phép phát hiện chuyển động và vi chuyển động với độ nhạy cao.
- Lắp đặt trên tường với góc phát hiện ±60° và khoảng cách phát hiện tối đa khoảng 6.5 mét.
- Hỗ trợ cổng serial và host computer để điều chỉnh thông số, bổ sung chức năng kiểm tra nhiễu nền để cải thiện khả năng chống nhiễu.
Chức năng kiểm tra nhiễu nền của module Rd-03 giúp giảm kích hoạt sai do các yếu tố môi trường như rèm cửa, quạt, cây xanh, cải thiện độ chính xác phát hiện. Điều này làm cho nó đặc biệt phù hợp cho các ứng dụng yêu cầu phát hiện chuyển động chính xác trong môi trường đa dạng.
Module Radar Vi Sóng 10G: Rd-04
Module Rd-04, khác với Rd-03, dựa trên chip radar băng X XBR818, với tần số trung tâm 10.525GHz. Module tập trung vào cảm biến vi chuyển động và chuyển động của cơ thể con người.
Khoảng cách phát hiện radar dài nhất khi lắp đặt trên tường là 6.5 mét, với góc phát hiện ±50 độ. Đây là module nhỏ nhất trong ba module, với kích thước chỉ 15 × 15 mm, rất phù hợp cho các ứng dụng chiếu sáng như đèn bóng tròn, đèn downlight và đèn trần.
Các tính năng đáng chú ý của Rd-04:
- Tích hợp thành phần cảm biến quang (tùy chọn), cho phép tự động điều chỉnh trạng thái thiết bị theo thay đổi ánh sáng môi trường.
- Hỗ trợ chế độ cấp nguồn liên tục và chế độ tiêu thụ năng lượng thấp với chu kỳ làm việc điều chỉnh được, dòng chỉ 110μA ở chế độ nguồn xung.
- Phù hợp cho các ứng dụng công suất thấp như video doorbell, ống nhòm cửa, khóa cửa, camera công suất thấp, khay vệ sinh cho thú cưng thông minh và thiết bị cho ăn.
Tiêu thụ năng lượng thấp và kích thước nhỏ gọn của Rd-04 làm cho nó trở nên lý tưởng cho các ứng dụng mà hiệu quả năng lượng và tiết kiệm không gian rất quan trọng. Khả năng tích hợp cảm biến quang nâng cao chức năng trong hệ thống chiếu sáng thông minh và an ninh.
Bảng So Sánh Chi Tiết Các Module Radar Ai-Thinker
| Thông số | Rd-01 | Rd-03 | Rd-04 |
|---|---|---|---|
| Chức năng | Radar + Wi-Fi + BLE 5.0 | Radar đơn | Radar đơn |
| Chip radar | S3KM111L (ICLEGEND MICRO) BL602 (Bouffalo) | S3KM1110 (ICLEGEND MICRO) | XBR818 (Phosense) |
| Tần số hoạt động | 24GHz | 24GHz | 10.525GHz |
| Package | SMD-12/DIP6 | DIP | DIP |
| Kích thước | 35.0 × 18.0 × 3.6 mm | 20.0 × 20.0 × 1.2 mm | 15.0 × 15.0 mm |
| Ăng-ten | Tích hợp + IPEX (Wi-Fi/BLE) | Tích hợp | Tích hợp |
| Khoảng cách phát hiện (tường) | 5 mét | 6.5 mét | 6.5 mét |
| Khoảng cách phát hiện (trần) | 3.5 mét | 5 mét | 2.5 mét |
| Góc phát hiện | ±60° | ±60° | ±50° |
| Dải tần số | 24–24.25GHz | 24–24.25GHz | 10.275–10.775GHz |
| Nguồn cấp | 3.0–3.6V, ≥500mA | 3.0–3.6V, ≥100mA | 3.0–3.6V, ≥100mA |
| Điều chế | FMCW | FMCW | — |
| Interface | UART/GPIO/ADC/PWM/I2C/SPI | UART | IIC |
| Số IO | 8 | 8 | 2 |
| Baud rate (mặc định) | 115200 bps | 32K bps | — |
| Flash | 2MByte | 32KByte | — |
| Lắp đặt | Trần & tường | Trần & tường | Trần & tường |
| Điều chỉnh thông số | Serial, APP, host computer | Serial, host computer | Tùy chỉnh |
| Ứng dụng | Smart home, an ninh thông minh, bảo vệ an toàn | Thương mại thông minh, chiếu sáng thông minh | Smart home, an ninh, công tắc/chiếu sáng, thú cưng thông minh |
| Điểm nổi bật | Wi-Fi+Bluetooth+radar tích hợp, cảm biến tĩnh/vi chuyển động/chuyển động | Phát hiện chính xác, chống nhiễu tốt, giá hợp lý | Tiêu thụ năng lượng thấp cực, chi phí thấp, kích thước nhỏ nhất |
Kết Luận
Các module radar Rd-01, Rd-03 và Rd-04 của Ai-Thinker mỗi loại đều có ưu điểm riêng và được thiết kế cho các nhu cầu ứng dụng khác nhau:
- Rd-01: Lý tưởng cho ứng dụng nhà thông minh và an ninh, cung cấp kết nối Wi-Fi và BLE, tùy chọn lắp đặt linh hoạt.
- Rd-03: Phù hợp cho phát hiện chuyển động chính xác trong môi trường đa dạng, độ nhạy cao và khả năng chống nhiễu mạnh.
- Rd-04: Tốt nhất cho ứng dụng tiêu thụ năng lượng thấp và chiếu sáng thông minh, kích thước nhỏ gọn và tùy chọn cảm biến quang.
Cả ba module đều hỗ trợ khoảng cách cảm biến linh hoạt, điều chỉnh được, đo lường mục tiêu động con người chính xác cao, và khả năng chống nhiễu mạnh.
Tìm hiểu thêm tài liệu chi tiết tại: https://docs.ai-thinker.com/en/radar
