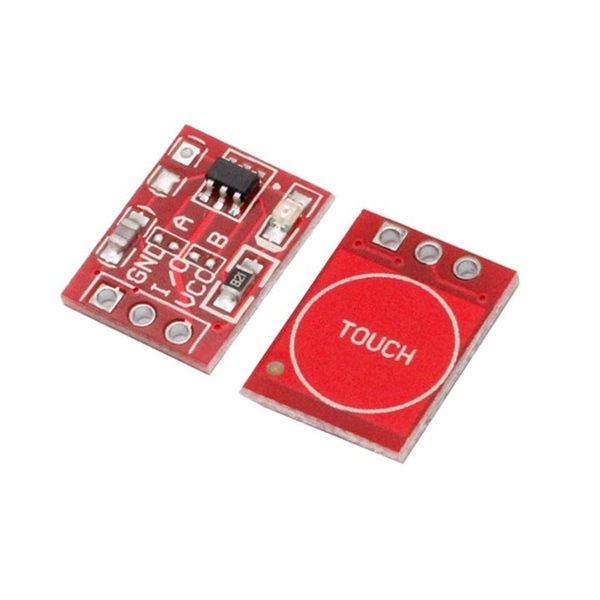

Cảm ứng 1 chạm điện dung TTP223B mini có kích thước nhỏ gọn và giá thành rẻ, thường được sử dụng trong các ứng dụng cảm ứng điện dung: bàn phím, công tắc cảm ứng, báo động,…
Tính năng:
Điện áp làm việc: 2-5.5VDC
Dòng hoạt động: 3uA (Max)
Thời gian phản hồi: 60ms - 220ms
IC chính TTP223, kích thước 11.5*8mm
Trigger setting mode: (1- > Short ; 0- > No Short)
AB=00: No-lock High TTL level ouput;
AB=01: Self-lock High TTL level ouput;
AB=10: No-lock Low TTL level ouput;
AB=11: Self-lock Low TTL level ouput;
Sơ đồ chân:
