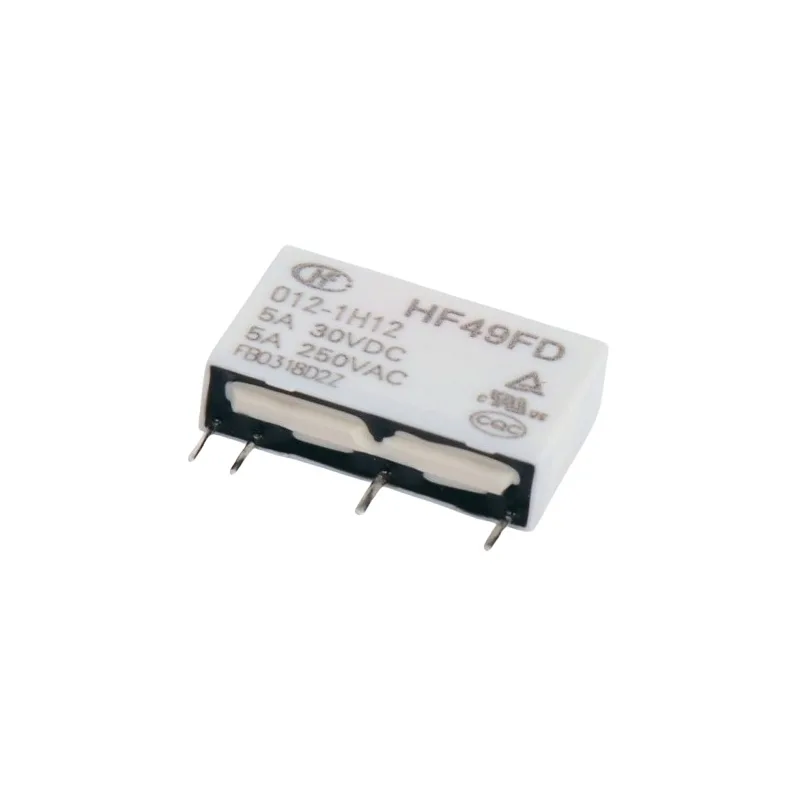

Relay HF49FD-012 1H12 Rơ Le 12VDC 5A SPST

Rơ le HF49FD-012 là một loại rơ le điện từ thu nhỏ, được thiết kế để điều khiển chuyển mạch các mạch điện trong nhiều ứng dụng khác nhau. Với khả năng hoạt động ở điện áp cuộn dây 12VDC, nó tương thích rộng rãi với các hệ thống điều khiển điện tử sử dụng nguồn DC tiêu chuẩn. Rơ le này có cấu hình tiếp điểm SPST (Single Pole Single Throw), thường là loại thường mở (Normally Open – NO), cho phép nó đóng hoặc ngắt một mạch đơn khi cuộn dây được cấp điện hoặc ngắt điện. Khả năng chịu dòng điện tối đa lên đến 5A tại các tiếp điểm giúp nó xử lý tốt các tải điện vừa phải, từ mạch tín hiệu đến các thiết bị điện công suất nhỏ. Kích thước nhỏ gọn của HF49FD-012 làm cho nó trở thành lựa chọn lý tưởng cho các ứng dụng có không gian hạn chế, chẳng hạn như trong các bảng mạch in (PCB) của thiết bị gia dụng, hệ thống tự động hóa, thiết bị viễn thông và các ứng dụng điều khiển công nghiệp.

Thông số kỹ thuật chính:

• Mã sản phẩm: HF49FD-012
• Loại rơ le: Miniature Power Relay
• Điện áp cuộn dây (Coil Voltage): 12VDC
• Cấu hình tiếp điểm (Contact Form): SPST (Single Pole Single Throw), thường là 1 Form A (SPST-NO)
• Dòng điện tiếp điểm định mức (Contact Current Rating): 5A
• Điện áp chuyển mạch tối đa (Max. Switching Voltage): 250VAC / 30VDC
• Công suất chuyển mạch tối đa (Max. Switching Power): 1250VA / 150W
• Vật liệu tiếp điểm (Contact Material): Thường là AgSnO2
• Điện trở tiếp điểm (Contact Resistance): < 100mΩ (giá trị điển hình)
• Thời gian tác động (Operate Time): Khoảng 5ms
• Thời gian nhả (Release Time): Khoảng 3ms
• Độ bền cơ học (Mechanical Life): Lên đến 10 triệu chu kỳ
• Độ bền điện (Electrical Life): Lên đến 100.000 chu kỳ (tại tải định mức)
• Nhiệt độ hoạt động (Operating Temperature): -40°C đến +85°C
• Kiểu lắp đặt (Mounting Type): Through-hole PCB Mount
• Độ cách điện giữa cuộn dây và tiếp điểm (Dielectric Strength Coil to Contact): 2500VAC
• Độ cách điện giữa các tiếp điểm hở (Dielectric Strength Between Open Contacts): 1000VAC
