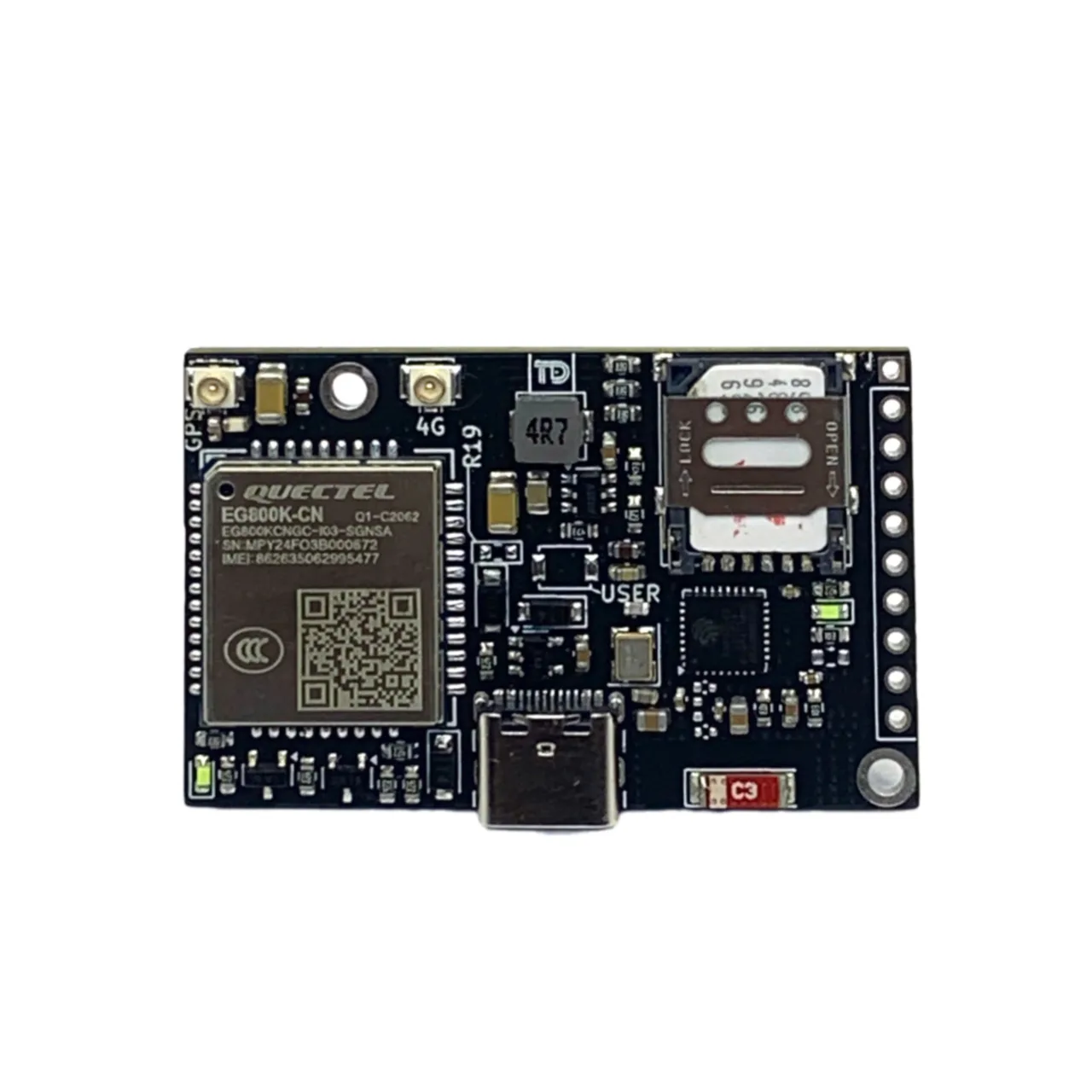

Mạch phát triển 4G GPS ESP32-C3 TDM2421 siêu nhỏ gọn sử dụng module 4G GPS Quectel EG800K, hỗ trợ 4G LTE CAT 1 và GPS, giúp người dùng linh hoạt trong các ứng dụng cần kết nối Internet tốc độ cao và định vị. Nó cũng thay thế cho các bo mạch băng tần 2G đã cũ. Kit này là một sự kết hợp hoàn hảo với thiết kế tích hợp nhỏ gọn, đơn giản và dễ sử dụng, giá thành rẻ.
Kit tích hợp vi điều khiển ESP32-C3 giúp giúp bạn dễ dàng phát triển các ứng dụng lập trình các ứng dụng định vị, giao tiếp mạng trên nền tảng Arduino và ESP.
Kit hỗ trợ thêm các IO mở rộng từ ESP32-C3 giúp bạn dễ dàng kết nối thêm các ngoại vi khác để hoàn thiện ứng dụng của bạn.
Thông số kỹ thuật:
– Vi điều khiển: ESP32C3FH4 hỗ trợ WIFI và Bluetooth.
– Module GPS+4G LTE Cat 1: EG800K ( hỗ trợ GPS và Data 4G, SMS, không hỗ trợ gọi)
– Tiêu thụ năng lượng thấp
– Điện áp sử dụng: 5 -12 VDC
– Sử dụng cổng USB Type C để cấp nguồn và lập trình
– Khay cắm sim Open – Lock tiện lợi
– Tích hợp Led báo trạng thái mạng
– Kích thước: 47 x 30 (mm)
Anten GPS giúp bắt sóng nhanh và tốt có thể tham khảo: https://linhkienthuduc.com/san-pham/anten-gps-gnss-dai-3m-sma/
PINOUT
-Cấp nguồn: VIN + GND ( tùy chọn cấp nguồn USB hoặc từ chân VIN đều OK)
+ VIN: từ 5 đến 12V ( khuyến nghị 5V)
-Các ngoại vi đi kèm ( từ ESP32-C3): 7 IO
-VBAT: ngõ ra nguồn 3.9V nuôi module 4G-GPS từ mạch Buck trên module, chân này nếu đã cấp nguồn VIN thì không dùng. chỉ dùng để cấp nguồn cho mạch khi dùng ứng dụng với PIN (3.7-4.2V) , khi đó cần hàn thêm R19 (0R hoặc nối tắt) và config SIM-PWR-EN mức 0 + không cấp nguồn vào VIN nữa
Schematic kết nối cơ bản:
Các chân kết nối nôi bộ trong kit:
ESP32-C3 ——— EG800K
IO0 ——————-SIM DTR pin
IO2 ——————–SIM Power ON/OFF ( set low to OFF)
TXD —————— SIM RX
RXD——————-SIM TX
IO10 ——————-LED onboard ESP32
IO9 ——————–Button Boot/User
Lưu ý khi lập trình cần xem code mẫu dưới dây, disable log mặc định của ESP32-C3 vì đang dùng cổng UART0 để giao tiếp với module SIM.
-
Hướng dẫn sử dụng tính năng của mạch
Cách gửi SMS và bật GPS
Code mẫu tham khảo: https://github.com/tdlogy-source/ESP32C3_4G_GPS/blob/main/TDM2421
Màn hình Serial Monitor sau khi nạp code thành công:
Điện thoại đã nhận được tin nhắn
Đối với GPS cần chờ một khoảng thời gian sau khi khởi động để nhận được tín hiệu, anten phải được đặt ngoài trời thông thoáng, không sử dụng được trong nhà và có vật cản phía trên.
Cách đọc vị trí định vị
Dịch chuỗi định vị nhận được theo format sau:
Chuỗi nhận được: 091644.00,1051.1155N,10647.0237E,1.32,37.4,3,,0.022,0.012,101024,23
Vĩ độ (latitude):
1051.1155Ndd: 10 (Độ vĩ độ)
mm.mmmm: 51.1155 (Phút vĩ độ)
N/S: N (Bắc)
=> 10° 51.1155′ Bắc (10° 51.1155’N)
Kinh độ (longitude):
10647.0237Eddd: 106 (Độ kinh độ)
mm.mmmm: 47.0237 (Phút kinh độ)
E/W: E (Đông)
=> 106° 47.0237′ Đông (106° 47.0237’E)
Các tài liệu tham khảo khác:
Datasheet, reference design và 3d EC800 module lõi: EC800 design resource
ESP32 PPPOS Arduino (version esp32 in Arduino: 1.0.6): https://github.com/TDLOGY/esp32_pppos_arrduino
ESP32 PPPOS LKTD (esp-idf v4.4): https://github.com/TDLOGY/esp32_pppos
ESP32 SIMCOM Test (SMS/Call): https://github.com/TDLOGY/esp32_sim7600x_arduino_test
