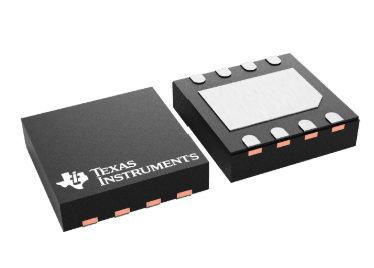

LIN Transceiver TLIN1029AMDRBRQ1

TLIN1029AMDRBRQ1 là một bộ thu phát (transceiver) LIN hiệu suất cao, được thiết kế đặc biệt để đáp ứng các yêu cầu khắt khe của hệ thống điện tử ô tô. Sản phẩm này cung cấp khả năng giao tiếp đáng tin cậy và mạnh mẽ trên bus LIN, đóng vai trò là giao diện vật lý giữa bộ điều khiển vi mô (microcontroller) và đường truyền LIN. Với việc tuân thủ đầy đủ các tiêu chuẩn LIN 2.x, LIN 1.x và ISO 17987-4, TLIN1029AMDRBRQ1 đảm bảo khả năng tương thích và hoạt động ổn định trong nhiều ứng dụng ô tô khác nhau.

Một trong những tính năng nổi bật của TLIN1029AMDRBRQ1 là khả năng bảo vệ toàn diện, giúp tăng cường độ bền và tuổi thọ cho hệ thống. Nó tích hợp các cơ chế bảo vệ chống ngắn mạch trên đường bus LIN với cả nguồn cấp (VBAT) và đất (GND), bảo vệ quá nhiệt (thermal shutdown), cũng như tính năng khóa điện áp thấp (undervoltage lockout – UVLO). Ngoài ra, sản phẩm còn được trang bị khả năng chống phóng điện ESD cao, đáp ứng các tiêu chuẩn AEC-Q100, đảm bảo hoạt động đáng tin cậy trong môi trường khắc nghiệt của ô tô.

TLIN1029AMDRBRQ1 hỗ trợ tốc độ truyền dữ liệu linh hoạt, cho phép giao tiếp hiệu quả cho nhiều loại thiết bị LIN khác nhau. Sản phẩm cũng có chế độ ngủ công suất thấp (low-power sleep mode) để giảm thiểu mức tiêu thụ năng lượng khi hệ thống không hoạt động, phù hợp cho các ứng dụng yêu cầu hiệu quả năng lượng cao. Chức năng đánh thức (wake-up) có thể được kích hoạt thông qua hoạt động trên bus LIN hoặc thông qua một chân cục bộ (local pin), mang lại sự linh hoạt trong thiết kế hệ thống.

Với cấu hình chân TXD và RXD tiêu chuẩn, TLIN1029AMDRBRQ1 dễ dàng tích hợp với hầu hết các bộ vi điều khiển. Kiểu đóng gói nhỏ gọn và nhiệt độ hoạt động rộng cho phép sản phẩm được triển khai trong nhiều module điều khiển điện tử (ECU) khác nhau, bao gồm hệ thống thân xe (body electronics), điều hòa không khí (HVAC), hệ thống chiếu sáng (lighting) và các ứng dụng truyền động cơ bản (powertrain applications) nơi cần giao tiếp LIN đáng tin cậy.

Thông số kỹ thuật chính:

• Loại sản phẩm: LIN Transceiver ô tô
• Tiêu chuẩn LIN: Tuân thủ LIN 2.0, 2.1, 2.2A và ISO 17987-4
• Dải điện áp hoạt động: 4.5 V đến 28 V (có khả năng chịu lỗi lên đến 40V trên chân LIN)
• Tốc độ truyền dữ liệu tối đa: Lên đến 20 kbps
• Điện áp cấp cho logic (VCC): 3.3 V hoặc 5 V tương thích
• Chế độ công suất thấp: Hỗ trợ chế độ ngủ (sleep mode) với dòng tiêu thụ điển hình dưới 10 µA
• Tính năng bảo vệ:
  • Bảo vệ chống ngắn mạch bus LIN với VBAT và GND
  • Bảo vệ quá nhiệt (Thermal Shutdown)
  • Khóa điện áp thấp (Undervoltage Lockout – UVLO)
  • Bảo vệ ESD cao (High ESD Protection)
• Chức năng đánh thức: Đánh thức từ bus LIN hoặc chân cục bộ (local wake-up pin)
• Giao diện: TXD và RXD cho bộ vi điều khiển
• Phân loại tự động: Được chứng nhận AEC-Q100
• Dải nhiệt độ hoạt động: -40°C đến +125°C
• Kiểu đóng gói: SOT-23-5 (RBR) hoặc tương đương
